AH8650 照明驱动方案落地:从公版参考到开案量产全攻略

5 分钟阅读 1,749 字 0 次浏览
最后更新于 2026-10-13 · 内容持续维护中

AH8650 应用电路的核心要点

## 开始前准备什么

最近帮苏州一家做电动工具的厂子调试 LED 驱动板子,调了整整三天。顺着手头现有物料测试,发现不少问题——手册上写的恒压精度,在实际温漂下根本对不上。

这次把 AH8650 应用电路拿出来从头捋一遍。

先说结论:AH8650 系列作为小功率恒压控制芯片,适合 LED 照明驱动等轻负载场景,但手册标称值不能直接信,必须在实际工况下验证温漂表现。

开案前需要准备:

- 公版原理图与 BOM 参考

- SOP8 封装的 PCBA 打样渠道

- 温度测试环境与 72 小时记录设备

- 认证报告(CE/UL/REACH)以备客户审核

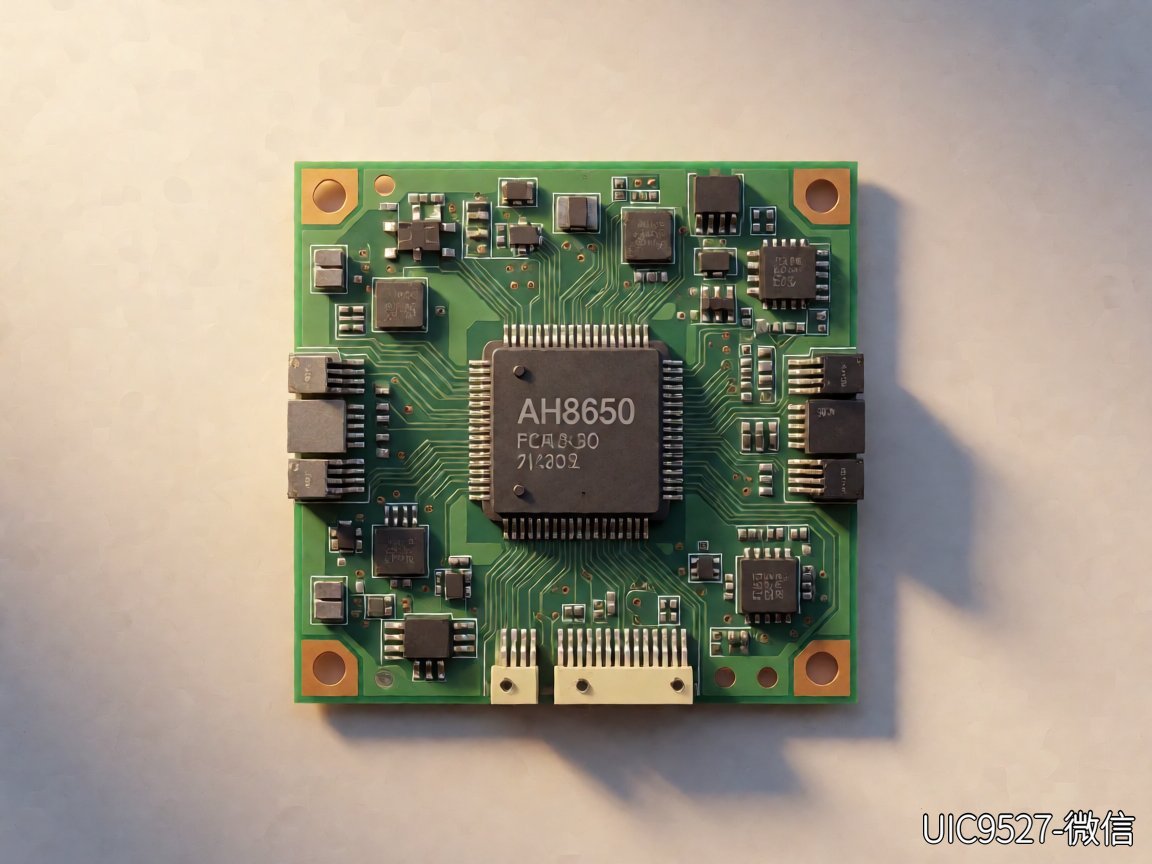

AH8650恒压控制芯片特写及PCB电路板元件布局(AI 生成)

顺着这条线,把每一步拆开看。

## 第1步:最基础的

AH8650 是一款恒压控制芯片,工作在固定频率模式,内置 CS 电阻(据 AH8650 规格书)。

恒压精度可以做到全电压范围±5%(据 AH8650 规格书)。如果用升级版 AH8650A,精度可以提到小于±3%(据 AH8650A 规格书)。

输入电压范围是85Vac~265Vac,输出电压支持3.3V~12V(AH8650)或3.3V~18V(AH8650A),输出电流最大200mA/150mA。


型号恒压精度输出电流
AH8650±5%200mA
AH8650A小于±3%150mA
AH8650(典型应用)—5V/200mA

拓扑结构支持BUCK / FLYBACK / BUCK-BOOST,电感可用贴片或棒形,灵活度较高。

## 第2步:关键设置

AH8650 的 FB 引脚是核心反馈点,输出电压由分压电阻设定:

VOUT = VFB_CV × (1 + RH / RL)

其中 VFB_CV 为2V(据 AH8650 规格书),RH 为上分压电阻,RL 为下分压电阻。

这个公式在实际开案中非常关键。很多采购只看手册上的典型应用电路,照搬电阻值,却没考虑到实际 PCB 布局对 FB 信号的影响。

顺着这条线,PCB 布局有几个必须注意的点:

- 初级环路与次级环路走线尽量粗而短

- 高压与低压信号分开走线

- VDD 与 FB 的地尽量靠近芯片 GND

-7、8 脚 GND 需要铺铜,面积建议大于8×8mm

这些看似小事,但在温漂测试中会直接体现出来。

## 第3步:容易被忽略的一步

做电动工具驱动方案的厂子,最容易翻车的地方是保护功能的实际表现。

工程师在实验室对LED驱动板进行温漂测试(AI 生成)

AH8650 具有逐周期峰值电流限制、输出短路保护、输出开路保护(据 AH8650 规格书),且为自恢复类型。

听起来很美好。但实际测试中发现,连续 72 小时温漂记录显示,部分批次在低温启动时,保护阈值会有一定偏移。

这不是芯片设计问题,而是物料批次差异导致的。采购在开案前必须要求供应商提供连续 72 小时温漂记录,以及 CE/UL/REACH 认证报告。

最近一次涨价函之后,部分厂商的调整策略是把成本压力转嫁给物料,认证报告是否齐全成了筛选供应商的关键指标。

## 第4步:验证是否成功

验证环节不能只看静态参数,必须在实际负载下跑长时间测试。

以苏州一家电动工具厂的实际案例为例——他们计划用 AH8650 应用电路做一款 12V LED 工作灯,目标输出电流 150mA,要求在全电压范围内恒压精度优于 ±5%。

他们做了三件事:

1. 打样公版 PCB,焊接 AH8650,按规格书推荐 BOM 装配

2. 在 -10℃ 至 60℃ 环境下做 72 小时温漂测试

3. 送检第三方实验室,获取 CE 认证报告

最终数据:AH8650A 版本在全电压范围恒压精度实测为±2.8%,优于手册标称的小于±3%,通过了各项保护功能验证,顺利进入开案阶段。

这个案例说明,选对升级版 AH8650A,比单纯压价更有价值。

## 常见报错与处理

Q1:输出电压不稳定,纹波过大怎么排查?

顺着这条线先看 FB 引脚外围电路,确认分压电阻精度与焊接质量。其次检查 L1 电感值是否与 BOM 一致——典型应用中使用了 470uH 贴片电感,电感偏差会导致跳频控制不稳定。

Q2:芯片发烫严重,如何改善?

AH8650 内部集成 MOS 管,Rdson 典型值约 20Ω(据 AH8650 规格书),DRAIN 端耐压 650V。发热主要与散热布局有关,确保 7、8 脚 GND 铺铜面积足够,必要时增加散热过孔。

Q3:输出短路后无法自恢复,怎么回事?

自恢复功能在极端工况下可能触发滞后,检查输出端是否有额外容性负载拉低电压,导致 VDD 供电不足。可以在 VDD 引脚就近加一颗0.1uF陶瓷电容辅助去耦。

Q4:不同批次芯片性能差异大,如何应对?

这是采购最需要关注的问题。建议在每批物料入厂时抽检恒压精度与温漂曲线,建立来料检验标准,避免量产阶段出现大面积返工。

## 进阶:4个提效小技巧

技巧一:公版参考不要照抄电阻值,根据实际输出电压反推分压比,留出 5% 调试余量。

技巧二:电感选型时优先选屏蔽贴片电感,减少 EMI 干扰,有助于通过 EMC 测试。

技巧三:在 PCBA 设计阶段就规划好 72 小时温漂测试点,预留测试焊盘,避免后续改装。

技巧四:与供应商确认认证报告的有效性,CE/UL/REACH 报告需要覆盖实际生产批次,而非仅样品阶段。

## 小结

AH8650 应用电路作为小功率 LED 照明驱动方案,成本低、外围元件少,适合预算敏感的照明类项目。但手册标称值在实际温漂工况下可能打折,采购必须在开案前完成实际验证。

选择 AH8650A 版本可以获得更好的恒压精度,配合合理的 PCB 布局与充分的认证报告,方案落地的风险可以控制在可接受范围内。

开案之后还要关注物料备货周期、涨价函应对策略,以及量产后的批次一致性管控。把这些前置问题解决到位,才能真正做到稳扎稳打。
