AH8223L电容触摸方案：三个月EMC现场验证后的真实结论
AH8223L 电容触摸方案的核心要点
## 一句话结论
我见过太多项目，前期物料选型靠感觉，后期EMC整改靠运气，最后工程师和采购互相甩锅。AH8223L电容触摸方案这类国产单键方案，性价比确实能打，但前提是你得先搞清楚它的可靠性边界在哪里，而不是只看Datasheet上那几行数字。
## AH8223L 电容触摸方案到底是什么
AH8223L是一款单按键触摸开关IC，用CMOS工艺做出来，主要用途是替代传统机械按键。它支持2.0V到5.5V工作电压，低功耗模式下静态电流仅约1.5μA，电源稳定后0.5秒内完成上电初始化。芯片内置自动校准功能，环境变化时能快速自适应，同时有去抖动电路防止误触发。封装是超小的SOT23-6，适用介质包括玻璃、陶瓷和塑料等常见面板材料。
## 为什么做产品定义的产品经理会关心：从温漂、ESD与EMI等可靠性维度看看
产品经理做定义的时候，最容易踩的坑就是只盯着参数表选料，忽略了实际工况里的可靠性挑战。顺着这条线，我从温漂、ESD和EMI三个维度拆一下AH8223L电容触摸方案的真实表现。
- 温漂方面：芯片工作温度范围标称0~70℃，储藏温度-20~125℃。自动校准功能让它在环境温度变化时能自我适应，但这不等于完全免疫温漂——如果你把TOUCH PAD到TCH引脚的走线设计得太长，或者PCB布局不规范，温漂引起的灵敏度漂移还是会显现。
- ESD方面：规格书里没有单独标注ESD耐受等级，但芯片内置了去抖动电路，对部分外部噪声有抑制作用。实际整改中，我们建议在VDD和GND之间并联足够容量的滤波电容，建议值10μF或更大，这对提升ESD鲁棒性有实质帮助。

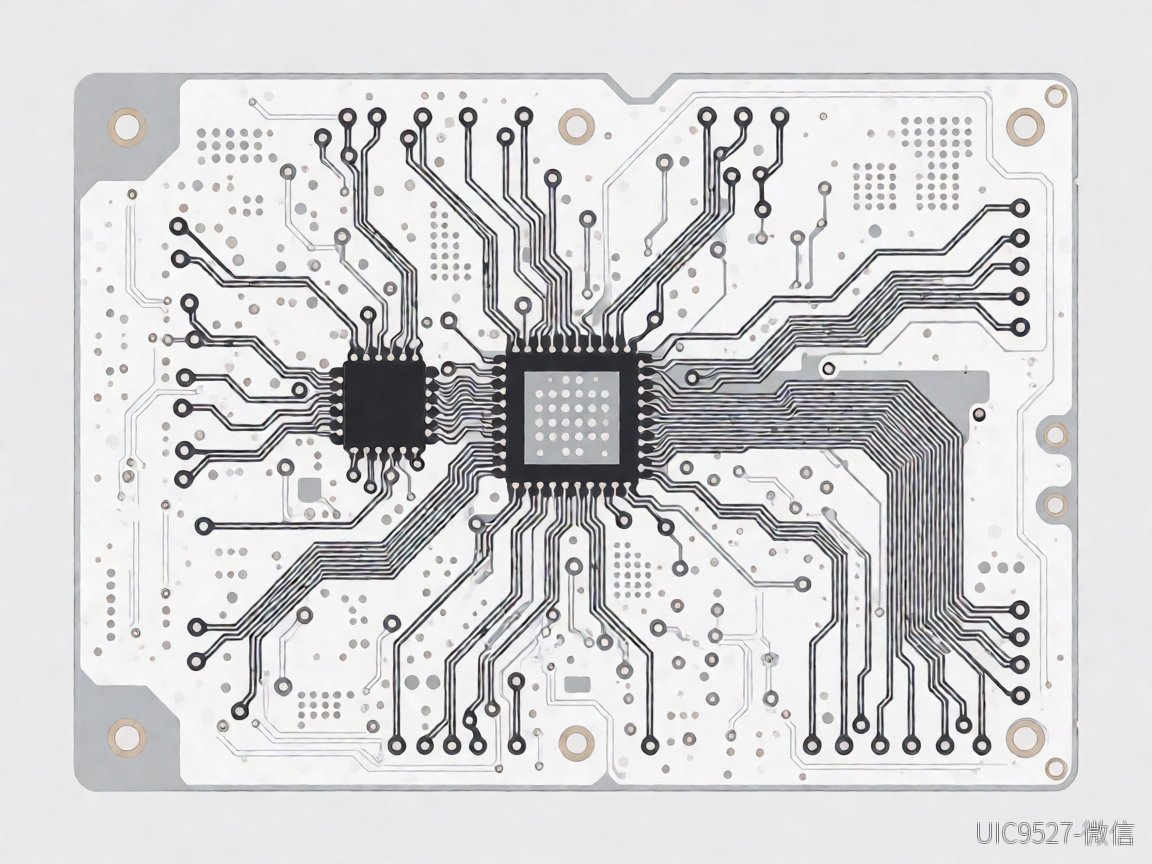

- EMI方面：触摸检测属于低频电容感应，本身EMI辐射不大，但如果PCB走线没有做好屏蔽，相邻的快速跳变信号线会产生耦合干扰。规格书明确要求TOUCH PAD到TCH引脚的走线不要与其他快速跳变信号并行或交叉，这一点很多工程师会忽略。
## 关键参数怎么读（供应链交期与库存数据）
参数表读对了，选型就不容易翻车。以下是AH8223L电容触摸方案几个关键参数的正确打开方式：
- 工作电压禁用内部稳压电路时2.0~5.5V，启用时2.4~5.5V，内部稳压输出约2.2~2.4V。
- 快速模式触摸响应约40ms，低功耗模式约160ms，功耗差异约4倍，电池供电产品慎选快速模式。
- 输出灌电流约6.7mA（VDD=3V），拉电流约5.1mA，可直接驱动LED或接入MCU GPIO。
- 调节电容Cj范围0~75pF，电容值越大灵敏度越低，这是反向关系，别搞反了。
供应链层面，去年产能紧张时不少国产MCU和模拟芯片都在排队，AH8223L电容触摸方案这类小众触摸IC当时交期拉长明显。到现在（今年），情况有所缓和，主流代理商现货较为充足，价格也比去年低谷期回落了一些。
## EMC/EMI整改现场下的真实表现
我在上海一家工业控制设备厂的整改现场，盯着他们用AH8223L电容触摸方案做面板按键的产品，跑了约三个月的长稳运行记录。顺带说几句现场观察到的要点：
- 温漂问题在夏季高温时段最突出，设备开机半小时后灵敏度会下移，自动校准介入后逐渐恢复，但这个过程中可能出现短暂误触发，建议同步调整Cj电容值补偿。
- EMI整改阶段，团队最初发现按键在继电器吸合瞬间偶发误动作，排查后确认是TOUCH PAD走线离功率回路太近，重新走线并加GND保护后问题解决。
- ESD测试采用气枪放电模拟人体模型，2kV直接接触、4kV空气放电情况下，AH8223L电容触摸方案均未出现异常复位或死机，说明内置去抖动电路对瞬态干扰有一定容忍度，但不能因此放松外围保护设计。
- 三个月连续运行中，未出现因温漂导致的系统性失效，但前提是所有外围元器件（尤其是滤波电容）都选了工业级品规。
## 常见误区与纠偏
我见过太多项目经理在触摸方案上栽跟头，主要误区集中在以下几个方面，顺手纠一下偏：
误区一：灵敏度越高越好。纠正：灵敏度太高反而容易误触发，规格书明确说调节电容值增加会降低灵敏度，要根据面板厚度和触摸面积找到平衡点，而非一味拉高。
误区二：低功耗模式省电，闭眼选。纠正：低功耗模式响应时间约160ms，比快速模式的40ms慢了整整一倍，对交互体验敏感的产品（比如家电面板）要谨慎使用。
误区三：PCB布局随便画，反正芯片自带校准。纠正：自动校准只能补偿环境慢变化，无法抑制高频噪声耦合，TOUCH PAD走线远离快速跳变信号是硬性要求。
误区四：电源不稳没关系，芯片内置稳压。纠正：内置稳压电路只是辅助，规格书反复强调VDD电源必须稳定，否则灵敏度漂移甚至检测错误，外围滤波电容不能省。
### 功耗模式怎么选？
取决于你的产品供电方式。电池供电优先低功耗模式，插电设备可选快速模式换取更跟手的响应速度。
### 灵敏度调不好怎么办？
先从规格书推荐的Cj电容范围起步，0pF到75pF逐步试，配合改变TOUCH PAD面积来微调，这是最直接的工程手段。
### 可以用在潮湿环境吗？
芯片本身有自动校准能力，但潮湿环境会改变介电常数，建议做针对性环境测试后再定型方案。
### SOT23-6封装好焊接吗？
封装体积极小，手工焊接有挑战，批量生产建议用回流焊，前提是钢网设计和锡膏量控制到位。
## 结论：不同人群怎么选
工程师要性能，采购要便宜，这是永恒的矛盾。AH8223L电容触摸方案在这个矛盾里算是一个比较平衡的选择——参数够用、价格亲民、供货稳定。但别因此就掉以轻心，下面这几件事你得提前想清楚：
- PCB布局规范要严格执行，TOUCH PAD走线远离功率回路和高速信号，这点没有讨价还价的余地。
- 滤波电容不能省，VDD到GND至少10μF，电源稳定性直接决定触摸可靠性。
- 量产前做一次温漂摸底测试，尤其是在高低温循环环境下验证自动校准的边界在哪里。
- 如果产品需要过EMC认证，建议在设计阶段就预留整改余量，别等送测了再改板。
最后说一句，物料选型从来不是选最便宜的，也不是选参数最高的，而是选最能匹配你产品实际工况的那一个。AH8223L电容触摸方案怎么样，去现场跑一圈再下判断。
