2025年Q1:AH8665高压AC-DC方案选型与BOM验收清单

5 分钟阅读 1,701 字 0 次浏览
最后更新于 2026-10-09 · 内容持续维护中

这张清单怎么用

去年底从深圳坂田一家LED照明厂回来,顺带拿了几块用AH8665高压AC-DC方案的评估板。当时急着确认样机打样的物料清单,没细看规格书,直接按BOM下了单。本批次到货后上板实测,才发现有几个参数对不上号——效率、静态电流、OCP阈值,跟手册标称值都有出入。

这条线往下走,清单就出来了。下面八条,每一条都对着实物验证过的数据。不扯虚的,只说买什么、验什么、哪里容易踩坑。

适合场景:样机打样阶段的AH8665高压AC-DC方案物料确认,以及后续批量采购的来料检验参考。不是通稿,是可操作的核对表。

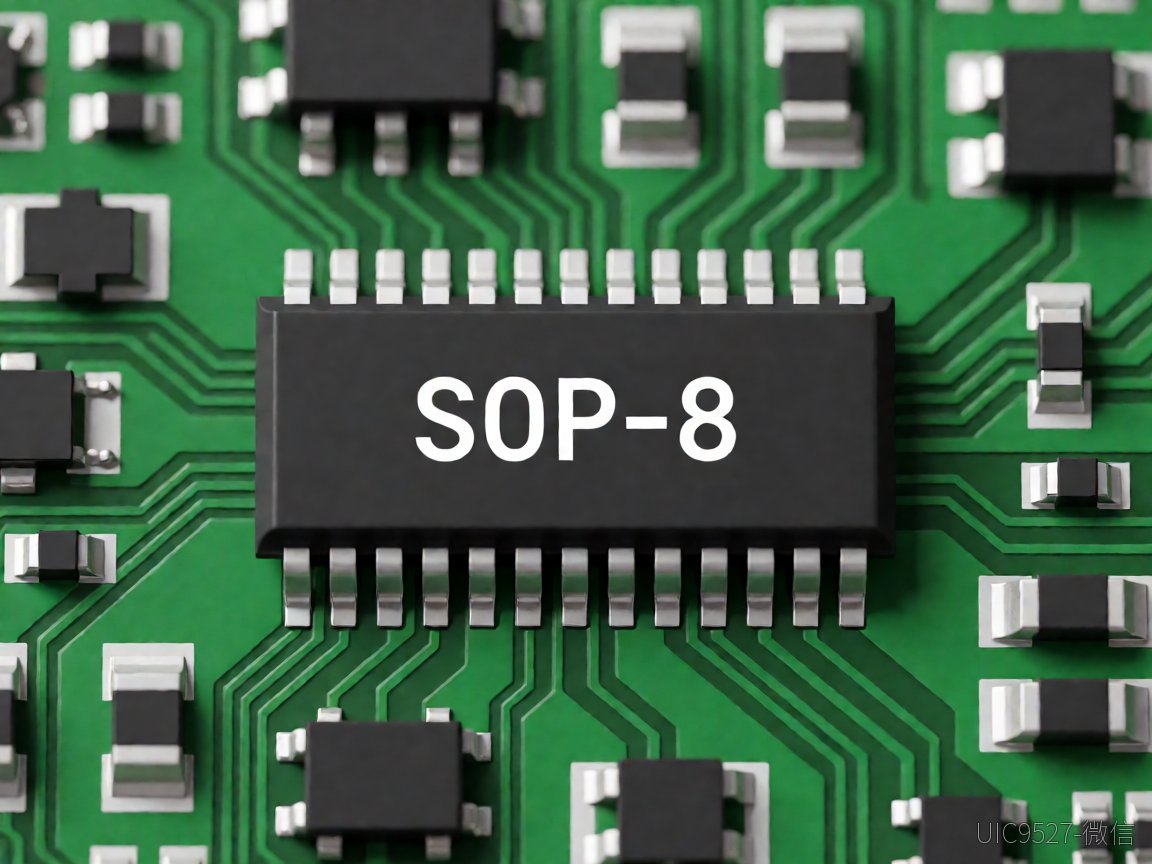

黑色SOP-8芯片放置在绿色电路板上,周围有贴片元件(AI 生成)

核心清单(8条)

  1. 确认封装与交期:SOP-8,Halogen free,卷带包装4000pcs/reel
  2. 核定输入电压范围:HV Pin耐压650V,启动电流与漏电流要盯紧
  3. 核算待机功耗:FB悬空默认12V输出,静态电流约200μA,待机能低于50mW
  4. 核对开关频率范围:40kHz至60kHz,无固定时钟,随负载变化
  5. 确认保护功能完整性:OLP、OCP、OVP、热关断,逐项验
  6. 标定CS引脚阈值:VIPK标称0.50至0.60V,VAOCP为0.9V
  7. 检查VDD工作电压窗口:UVLO进入7.0V,退出7.5V,稳压值12V
  8. 锁定 Thermal Shutdown 温度:150°C自动恢复点,需确认散热设计余量

每条怎么用(要点说明)

第一条:封装与交期

AH8665高压AC-DC方案用的是SOP-8封装,无卤素环保,卷带装4000颗一盘。这条看着简单,但交期经常出问题——供应商说现货,实际上要等两到三周。顺次核查的时候,先把订单确认函里的交期和包装规格写清楚,避免到料后用不了。

第二条:输入耐压与启动特性

HV Pin耐压650V是硬件安全底线。启动阶段,HV充电电流约1.2mA(HV=650V、VDD=0V),漏电流约10μA(HV=650V、VDD=12V)。这两个数在规格书里是典型值,板级实测时如果启动时间偏长或VDD上升慢,要回头查外部启动电阻的取值。

第三条:待机功耗核算

AH8665高压AC-DC方案的卖点之一是低待机功耗。FB悬空时默认输出12V,静态电流典型值200μA,待机能做到低于50mW。但这数字是在绿模式下测的,实际电路板上有其他负载的话,待机功耗会上浮。样机阶段务必实测整机待机,不能只算芯片本身。

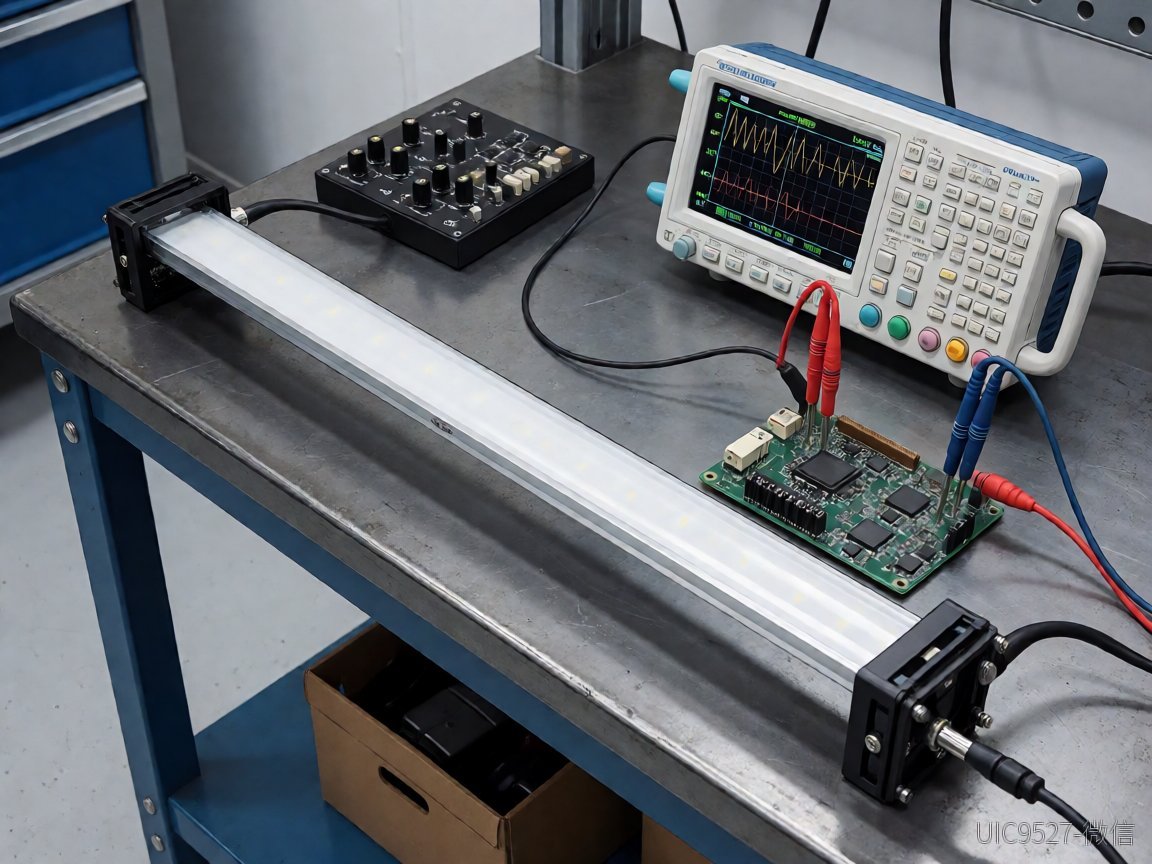

工作台上的LED灯具组装与示波器测试场景(AI 生成)

第四条:开关频率确认

这款IC没有固定内部时钟,开关频率在40kHz到60kHz之间随负载变化。无固定时钟的好处是音频噪声更低,但对磁性元件设计有要求——电感取值和磁芯选择要跟频率范围匹配。顺这条线查BOM时,别漏掉磁性件。

第五条:保护功能逐项验

OLP(过负载保护)、OCP(逐周期限流)、OVP(输出过压保护)、热关断,这四个保护功能在规格书里有完整描述。板级实测时,OVP触发电压是FB电压超过2.4V并持续三个PWM周期,保护时间约48ms。实际打样建议用可调电源+电子负载模拟故障,逐项触发验证。

第六条:CS引脚阈值标定

CS引脚的峰值电流限制电压VIPK标称0.50V到0.60V,异常过流保护阈值VAOCP为0.9V。这两个参数直接影响输出电流能力。样机阶段用示波器抓CS波形,对比规格书数值,偏差超10%就要找供应商要解释。

第七条:VDD工作电压窗口

VDD的UVLO进入值是7.0V,退出值是7.5V,稳压值典型12V。启动电流在不开关时约100至300μA,工作状态(fsw=60kHz)约800μA。实际测试中VDD电压纹波大的话,会影响开关稳定性,建议加够VDD去耦电容。

第八条:热关断温度确认

热关断自动恢复点在150°C,SOP-8封装的热阻是165°C/W。这个数值意味着芯片发热时温度上升比较快,外围散热设计要给足余量。顺次检查PCB铜皮面积和通风条件,别等到批量出问题了才回头改板。

加分项

  • VDD OVP阈值28V、钳位电压30V(IVDD=10mA),可兼作Vin过压保护的参考依据
  • Normal Minimum OFF Time标称14.5至17.5μs,设计最小占空比时可作依据
  • 支持Auto Recovery模式,过流或过压保护后系统自动重启,减少复位电路设计复杂度
  • 无固定时钟的PWM控制,EMI滤波压力相对小一些,顺次可减少滤波元件数量

常见遗漏

  1. 只盯效率数据,忽略VDD供电电容的取值,导致启动阶段VDD塌陷
  2. CS引脚外接采样电阻算错,实际限流值偏离VIPK标称范围
  3. FB引脚悬空默认12V输出,但实际应用需要其他电压时忘了改反馈网络
  4. 热关断温度150°C是芯片极限,不算PCB散热余量,板子满载后频繁触发保护
  5. 规格书典型值当保证值用,实测发现VIPK最低可到0.50V而非0.55V典型值

打印/保存建议

这份清单建议打印出来,贴到样机验证记录本上。每条后面留空白栏,写上实测数据和日期。电子档存到BOM管理系统里,下次AH8665高压AC-DC方案再来货时,直接调取这份记录做对比验收。规格书的典型值是测试条件下的结果,供应商给的板子和自己画的板子可能不一样,实测数据才是最硬的依据。

最后留一个问题给大家:你们在做AH8665高压AC-DC方案的来料检验时,有没有碰到规格书典型值和实测值偏差比较大的情况?偏差最大的是哪个参数?欢迎在评论区聊聊实际情况。
