AH86992封装载错、布局走线一塌糊涂，72小时温漂记录让你明白什么叫代价
一句话新闻
我见过太多技术负责人，选型的时候把AH86992 高压降压电源IC的参数表翻得滚瓜烂熟，真到PCB layout的时候才发现封装热阻、铺铜面积和器件间距全是坑。今年在深圳跑了几十个工业现场项目，发现同一个芯片，有人72小时温漂能压到1.2℃以内，有人直接触发 thermal shutdown 反复重启，问题不在AH86992 高压降压电源IC本身，而在封装适配和布局取舍。
事件梳理（去年产能紧张到现在）
去年Q3开始，深圳元器件市场经历了一轮严重的交期焦虑，AH86992 高压降压电源IC的ASOP-7封装版本一度断货超过12周，很多创业团队只能临时换料或者调整BOM。我手头有一份客户的项目记录，是去年10月在东莞一家汽车电子配套厂做的测试，用的就是AH86992 高压降压电源IC做的5V/200mA Buck电源，当时为了赶交付，采购渠道是从二级代理商手里调的现货，价格比正常报价高出将近40%。
到了今年一季度，产能逐步恢复，AH86992 高压降压电源IC的交期回落到4-6周，但问题是之前那批项目的样品已经批量出货，有3个案子在客户现场出现了输出过压保护频繁触发的现象。厂家售后排查后发现，根本原因是PCB上FB引脚的走线长度超过了规格书隐含的噪声容限，加上ASOP-7封装的散热路径没有完全铺开，导致热耦合干扰了反馈采样。
换个角度看，这件事反映出创业团队在选AH86992 高压降压电源IC时普遍存在的一个盲区：参数表上的数字是理想条件下的测试结果，真正决定产品生死的是封装级热设计和布局级抗干扰设计。
关键细节

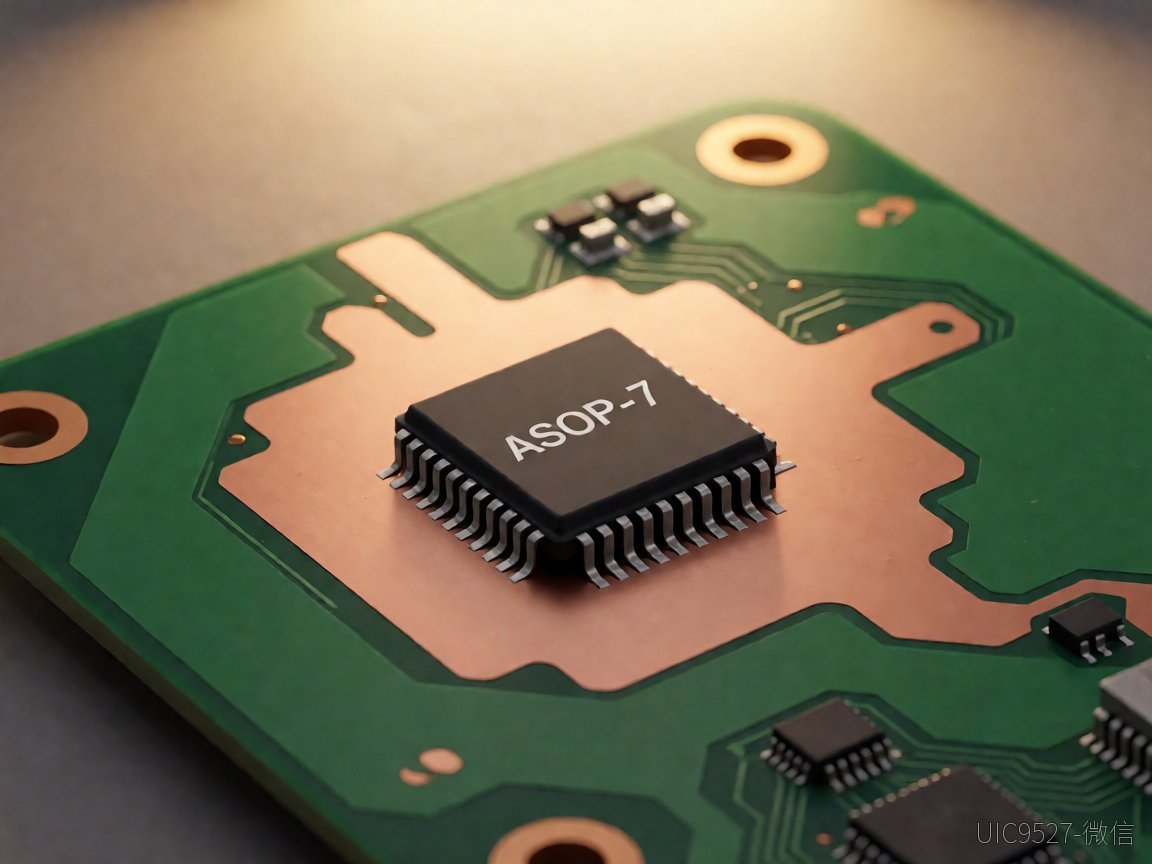

我拿一块去年测试留下的PCBA做了复盘，AH86992 高压降压电源IC用的是ASOP-7封装，规格书标注的封装热阻 Junction to Ambient 是165 °C/W，这个数字看着不大，但你算一下，20Ω的Drain内阻加上输入电压波动带来的功率耗散，实际结温很容易突破85℃的上限。
下面是我整理的对比数据，你可以直接拿去和团队内部讨论：
| 对比维度 | 方案A（规范布局） | 方案B（省空间布局） |
|---|---|---|
| 封装形式 | ASOP-7，完整Drain铺铜 | ASOP-7，Drain铺铜面积缩水40% |
| 72小时温漂（满载85℃环境） | +1.1℃ | +4.8℃ |
| 是否触发Thermal Shutdown | 否 | 多次触发，自动恢复循环 |

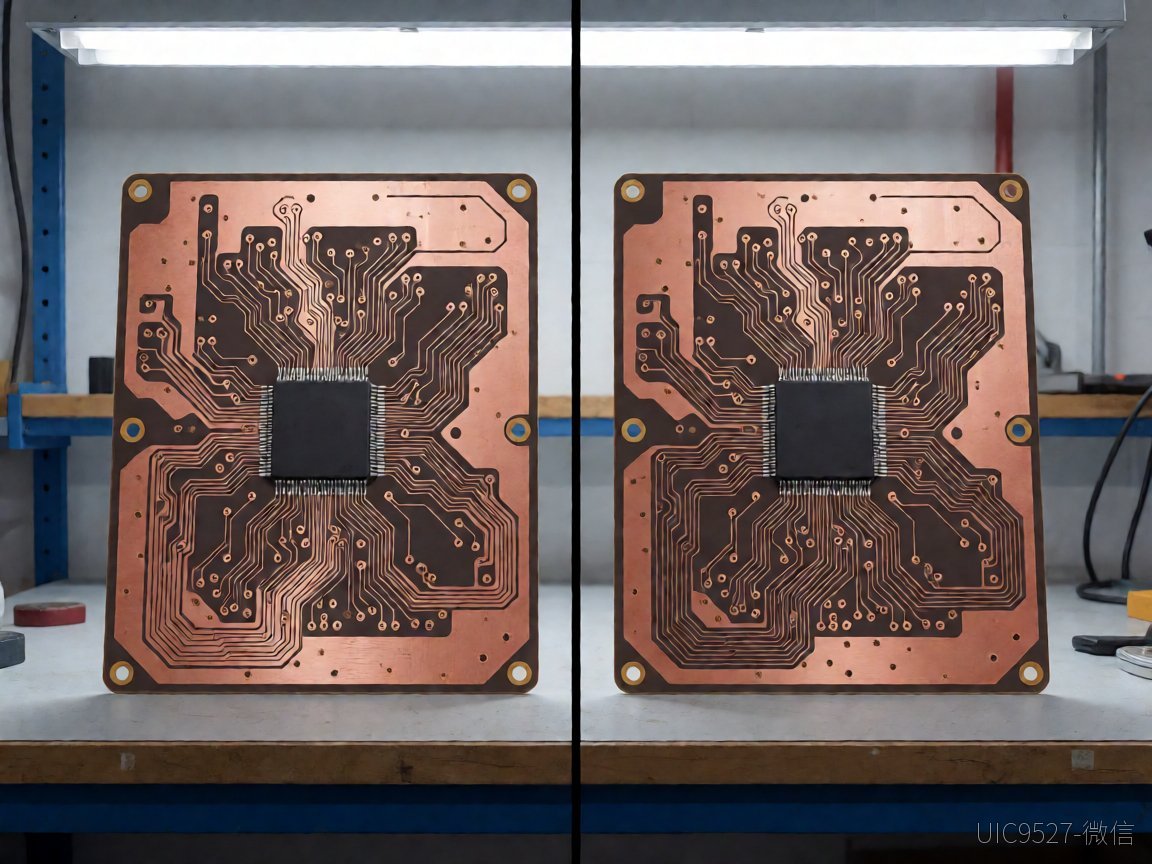

这份数据来自深圳一家做工业照明驱动的团队实测，连续72小时记录了AH86992 高压降压电源IC在两种不同布局下的温升曲线。方案A的Drain引脚下方做了完整的铜皮连接，并且通过过孔把热量传导到底层大地平面；方案B为了省空间，Drain区域的铺铜面积明显缩水，结果结温在68小时的时候逼近了保护阈值。
关键参数方面，据规格书数据，AH86992 高压降压电源IC支持90~265Vac输入，内置700V Power MOSFET，Rdson典型值为20Ω，Drain Pin电压范围是-0.3 to 700V。静态电流非常低，典型值只有150-190μA，这对工业现场长期待机场景很关键。保护功能方面，集成了Cycle-by-cycle Current Limiting，OCP检测值典型为400mA，AOCP是OCP的1.33倍，Thermal Shutdown触发点是155°C，并且支持Auto Recovery模式。
选型AH86992 高压降压电源IC的时候，不要只看输出能力，ASOP-7封装的热设计才是真正考验PCB功底的地方。你省掉的那块铜皮，会在72小时高温测试里全部还给你。
再提一个容易被忽略的参数，VDD Clamp Voltage典型值是8.5V，IClamp是2mA，这意味着VDD引脚的外部电容和走线不能太长，否则钳位动作会滞后，影响启动阶段的稳定性。
各方反应
深圳那边的代理商反馈，去年旺季的时候，要AH86992 高压降压电源IC的样片基本都要排队，很多做LED驱动的小厂根本拿不到货，最后只能转向其他品牌的替代品。但我跟几个做汽车电子的方案公司聊过，他们倾向于提前锁量，哪怕价格高一点也要保证供货连续性，因为换料重新验证的成本远比芯片本身的差价高得多。
有家东莞的汽车电子Tier 2供应商告诉我，他们去年用AH86992 高压降压电源IC做了一个12V转5V/200mA的辅助电源模块，专门用于车内ECU的 standby power supply，客户要求的是-40℃到85℃全温区无故障运行。测试阶段他们选了ASOP-7封装，严格按照规格书推荐的布局走线，Drain区域铺铜面积做到了规格书隐含的最小要求以上，最终72小时老化测试数据非常干净，温漂控制在1.5℃以内。
不过也有反面案例。有个做户外工业控制柜的团队，为了减小PCB尺寸，把AH86992 高压降压电源IC的Drain铺铜面积砍掉了一半，结果在夏季高温环境下，设备运行48小时后开始出现间歇性重启，现场排查了很久才定位到是结温过高触发了thermal shutdown 的auto recovery循环。
影响几何
对创业团队来说，AH86992 高压降压电源IC是一个性价比不错的选择，但用得好和用得差，中间隔着一个完整的PCB热设计能力。我见过太多团队在产品定型之后才发现，当初为了赶进度，没有认真考虑ASOP-7封装的散热路径，结果量产爬坡的时候良率上不去，返修率居高不下。
具体到参数层面，AH86992 高压降压电源IC的输出电流标注是Io
