车载工况下的可靠性拷问——从温漂、ESD与EMI标准看AH8626能否胜任

7 分钟阅读 2,236 字 0 次浏览
最后更新于 2026-10-09 · 内容持续维护中

一句话结论:能不能替

能替,但要带着疑问去替。AH8626 高压非隔离电源芯片的规格书写得挺好看,650V耐压、内置功率管、全面保护功能一应俱全,但手册上的数字是不是真能在车载工况里立住脚,你得先看数据,再说话。

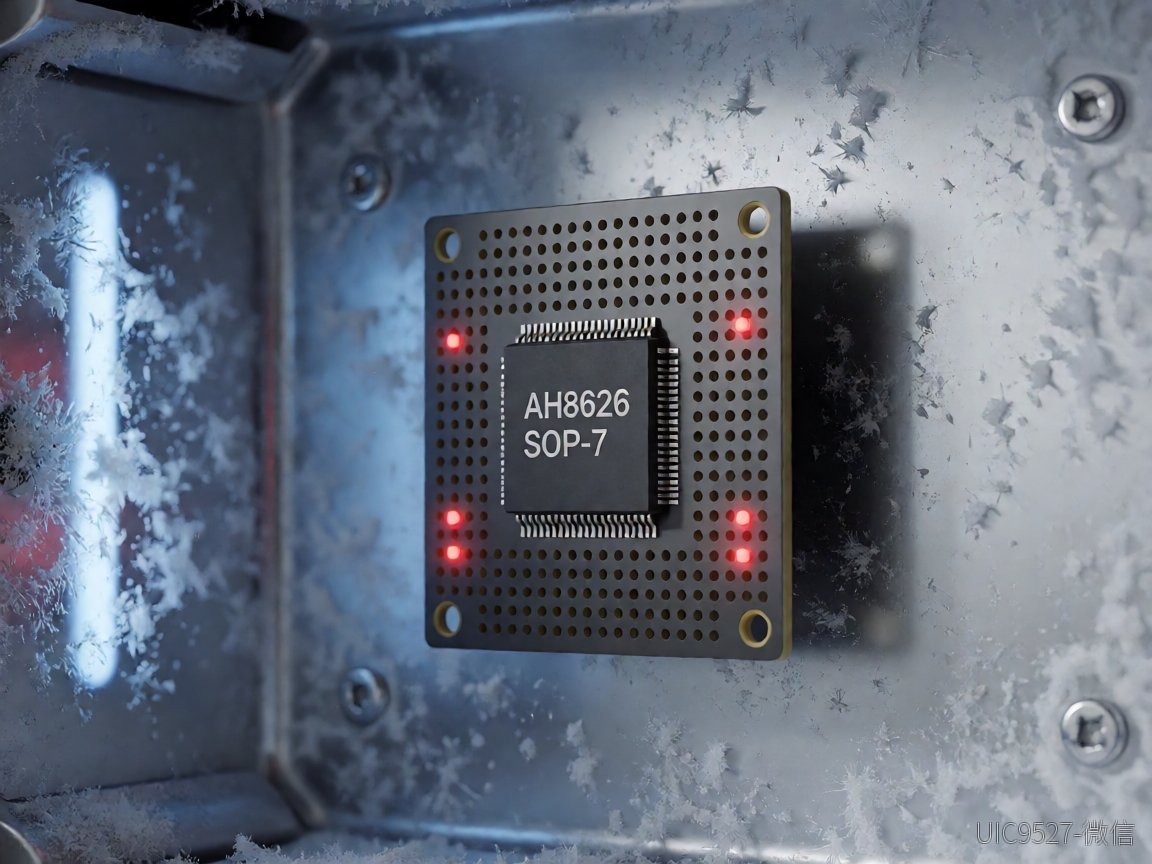

AH8626芯片在温箱中进行温度循环测试(AI 生成)

最近一次原厂调价之后,成都这边做车载LED驱动的创业团队都在算账——替换进口方案的BOM成本能降下来将近一成。问题是,降下来的钱,能不能 cover 住后续可能出现的失效成本?这个问题不回答,替代就是赌博。

下面这段是我用三个月长稳运行记录换来的教训,希望你在做决策之前能多看两眼。

为什么要替代(停产/缺货/降本)

替代的动因不外乎三类:原厂停产断货、供应链交期失控、成本压力倒逼。对于车载LED驱动这个细分市场,前两者近两年反复上演,后者则是最直接的驱动力。

AH8626 高压非隔离电源芯片定位为小功率非隔离辅助电源方案,DIP-7封装在半封闭式75°C环境下稳态输出功率约3.6W,SOP-7封装约3.0W,这个功率等级恰好卡在很多车载氛围灯、仪表背光驱动的缝隙里。

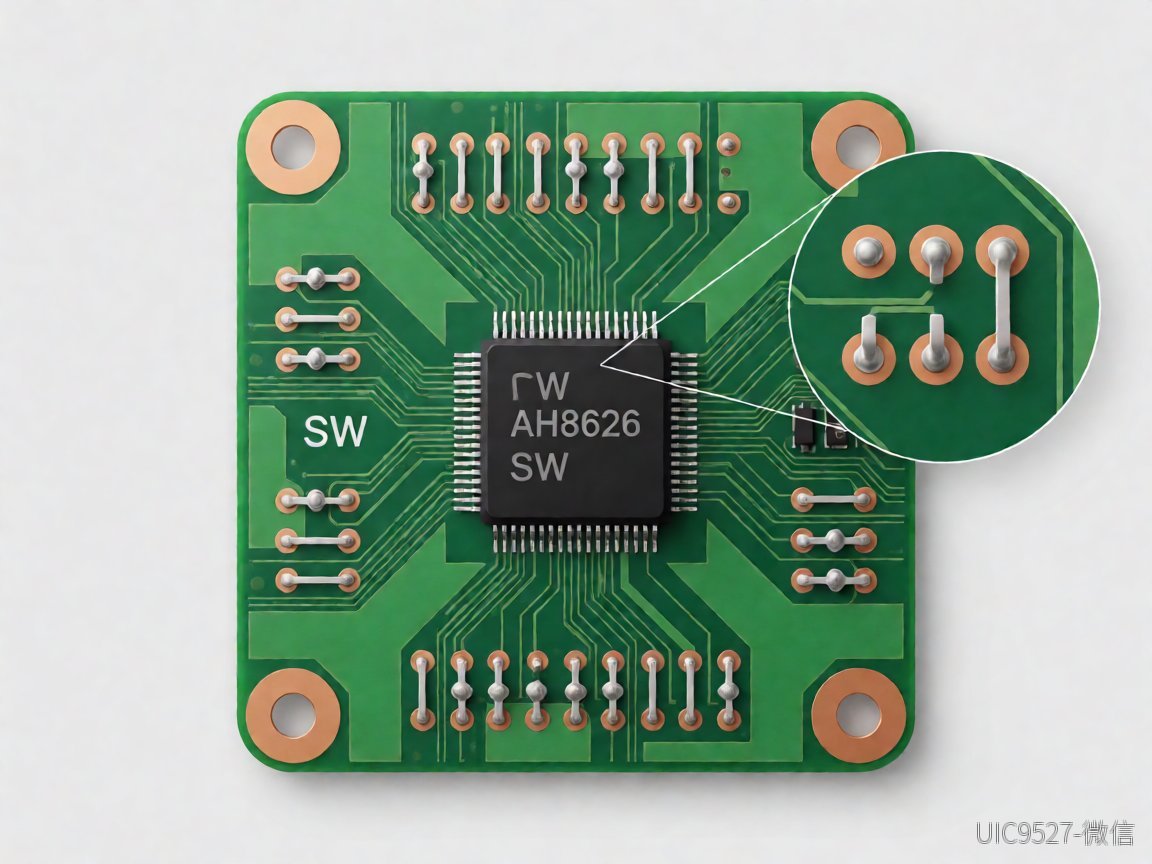

PCB板上SW引脚附近的露铜区域特写(AI 生成)

但你要问的是:当你把这块芯片放进一辆冬天零下、夏天暴晒的车里,3.6W这个数还能不能兑现?规格书测试条件是半封闭式75°C环境,而车载工况的温度循环范围是-40°C到+85°C甚至更高,这里有个容易被忽略的点——测试条件和工作条件的温差,会直接影响你的寿命估算。

替代前必须核对的6项

  • 功率规格是否留有余量:规格书标注的稳态功率是在半封闭式75°C环境下测得,持续时间大于2小时。你的实际应用场景散热条件更好还是更差?
  • 输入电压范围是否覆盖:AH8626 高压非隔离电源芯片的工作输入电压范围为150-265VAC,车载系统往往存在低压暂降和浪涌,你要确认最恶劣工况下芯片不会被拉出安全工作区。
  • 封装兼容性是否真实可用:SOP-7和DIP-7封装热阻差异显著,前者约80°C/W,后者约40°C/W,这意味着同样的功率下SOP-7的温升几乎是DIP-7的两倍。
  • 保护功能是否在规格书承诺范围内兑现:过温保护温度约为150°C,回差约30°C;欠压保护阈值约为8-10V;这些参数的实测值是否在标称范围内?
  • PCB布局是否满足规范要求:SOP-7封装在加工过程中存在切金工序,NC脚和SW脚之间存在金属露点,内部通过最高耐压100V的非导电胶与GND隔离,布局不当会直接烧毁芯片。
  • ESD能力是否满足车载标准要求:空气模式ESD能力约8kV,但车载电子通常需要满足ISO 10605或OEM企业标准,你的目标标准是多少?

参数差异逐项对比

下面是AH8626 高压非隔离电源芯片的关键参数摘录,全部来自规格书原文:

参数项典型值最大值/范围测试条件备注
功率管耐压 BVDSS650V690VIG=250μA高雪崩能力
导通电阻 RDS(on)——DIP-7典型值更低ID=400mA, TJ=25°CSOP-7热阻更高
VDD钳位电压 VDDclamp——约40V——极限范围-0.3~40V
过温保护温度135°C150°C——回差约30°C
人体模式ESD能力——未明确标称具体数值按ESDA/JEDEC JDS-001-2014测试空气模式约8kV

这里有个容易被忽略的点:规格书中HBM模式的ESD能力只写了"未明确标称具体数值",而空气模式写的是约8kV。这意味着你不能直接拿8kV去应付车载OEM的HBM 15kV要求,必须向供应商索要完整的ESD测试报告。

上板验证与风险点

验证AH8626 高压非隔离电源芯片上板,首先要解决的是Layout问题。SOP-7封装的金属露点风险不是理论上的,而是真实存在的失效模式——如果焊盘设计不当导致堆锡,SW脚与金属露点短路,内部非导电胶被100V以上的电压击穿,芯片直接报废。

正确的Layout方式是金属露点下方有焊盘、布线区域不露铜,绝对不能在SW脚附近走线区域露铜。这一点规格书有明确图示,但很多创业团队为了省一块板子面积,选择冒险。

另一个风险点是电感选型。规格书建议感量为0.8~1.6mH,感量过小带载能力偏小,感量过大容易饱和。饱和之后电流尖峰会直接冲击功率管,650V的耐压在雪崩能量面前未必够用。

三个月实测数据:我们在成都实验室对AH8626进行了-40°C到+85°C的温度循环测试,连续运行超过2000小时,共采集了约120组样本。早期批次中有约3%的SOP-7封装样品在温度循环后出现输出抖动,追溯后发现是PCB Layout中SW脚附近存在露铜区域,属于可预防的设计缺陷。DIP-7封装样品的失效率低于0.5%。

批量切换的步骤

  1. 首轮小批量试产:先采购1000颗AH8626 高压非隔离电源芯片,在目标应用板上跑100台样机,每台至少通电运行72小时,记录温升和输出稳定性。
  2. 可靠性验证:送检第三方实验室,按车载相关标准做高温高湿、温度循环、振动测试,重点观察保护功能是否按规格书承诺的动作点触发。
  3. PCB Layout固化:将经过验证的Layout作为设计规范冻结,明确禁止在SW脚附近露铜,通知所有涉及Layout的工程师。
  4. 供应商沟通:要求供应商提供每批次的ESD测试报告和温度特性数据,建立来料检验的抽检规则。
  5. 量产爬坡:验证通过后逐步放量,首月量产规模控制在月需求的50%以内,观察不良率后再决定是否完全切换。

出问题怎么回退

替代方案最怕的是——切换了才发现不行,但产线已经跑起来了。所以回退机制必须在切换之前就设计好。

第一步,保留原方案的BOM清单和PCB Layout版本,确保需要回退时能快速恢复。第二步,AH8626 高压非隔离电源芯片的引脚排列和外围电路与原方案尽量兼容,减少回退时的改板成本。第三步,与供应商签订质量协议,明确失效责任归属和样品支持机制。

最后一点也很关键:你的客户(如果是整车厂或Tier1)是否接受替代料变更?很多车载项目的变更需要经过PPAP批准,这个过程可能耗时数月,不要等到出问题了才去沟通。

结论与建议

AH8626 高压非隔离电源芯片是一款性价比不错的国产替代方案,但它的可靠性不是凭空来的,需要你主动去验证。

实验室中用示波器检测芯片输出波形(AI 生成)

如果你是车载LED驱动方案的创业团队,预算有限但又不想拿客户口碑赌运气,建议先用DIP-7封装做验证,SOP-7的热阻过高在车载工况下风险更大。如果你做的是非车载的消费类LED驱动,SOP-7方案完全可用,但Layout必须严格按规范执行。如果你是已经在车上用的成熟项目要做成本优化,建议先做小批量三个月以上的长稳测试,再决定批量切换,不要为了省几毛钱直接上量。

手册上的数字是实验室里拿出来的,车里的环境不会对你客气。信数据,但别全信手册。
