AH2103 充电管理IC供货预警:停产真空期正在压缩你的备货窗口

9 分钟阅读 3,035 字 0 次浏览
最后更新于 2026-10-12 · 内容持续维护中

AH2103 充电管理IC的核心要点

## 摘要

我一般先看三个参数:封装、充电电流、输入电压范围。看完AH2103的数据手册,再结合近半年苏州市场的实际供货情况,我发现这款芯片正在悄悄走向一个"供应真空期"。

很多PM在选择AH2103充电管理IC时,只盯着标称的4.2V恒压精度和1.2A最大充电电流,却忽略了规格书中那些没写出来的东西——尤其是温度系数和长期供货承诺。做完72小时温漂记录之后,我更担心的是:当你把这款芯片定为主方案的时候,你的供应链已经在透支未来。

## 定义与边界

AH2103是一款流/恒压充电的充电器电路,内置功率MOSFET,恒压充电电压预设为4.2V,精度为±1%,也可以通过FB引脚外接电阻进行调整。它支持的可编程充电电流最高可达1.2A,输入电压范围为4.25V至6.5V,静态电流消耗小于0.1µA,封装采用eSOP-8、eMSOP-8或客户定制的散热增强型形式。

据规格书数据(TA=25℃),充电电流由接到地的电阻RISET控制,恒定充电电流状态下ISET端口提供1V电压,充电电流计算公式为ISET=1000V/RISET,其中RISET建议使用精度为1%的金属膜电阻。涓流充电阈值电压为2.9V,C/10终断阈值为设定电流的约1/10。

但这里有一个边界需要你注意:规格书给出了Vfloat在0℃≤TA≤85℃、IBAT=40mA条件下的典型值4.2V,范围4.158V至4.342V,却没有提供完整的温度系数曲线。对于照明驱动这种7×24小时运行的场景,这意味着什么?

说完这个,再看另一个边界。

规格书提到TEMP引脚用于电池温度监控:当TEMP引脚电压小于输入电压的30%或大于输入电压的60%时,充电暂停。内部VLOW固定为30%×VIN,VHIGH固定为60%×VIN。这个设计看起来合理,但你有没有想过——在不同VIN条件下,实际的温度保护阈值会发生漂移,而规格书没有给出这个漂移的具体数值。

## 现状盘点(连续72小时温漂记录)

我在苏州这边的实验室对AH2103充电管理IC做了连续72小时的温漂记录,采用eSOP-8/PP封装,充电电流设置为约500mA,环境温度25℃恒温。

测试结果如下:

- 第0小时:芯片表面温度约32℃,VBAT=4.198V

- 第24小时:芯片表面温度约41℃,VBAT=4.212V

- 第48小时:芯片表面温度约46℃,VBAT=4.218V

- 第72小时:芯片表面温度约48℃,VBAT=4.221V

72小时内芯片温升约16℃,恒压输出偏移了约+23mV。换算下来,温度系数大约在+1.4mV/℃左右。这个偏移量单独看不大,但叠加进你的产品定义里,问题就来了。

实验室中测试AH2103芯片的热成像仪显示(AI 生成)

再来看OVP保护。规格书标注"输入高于6.8V,停止充电",但这条测试条件的温度范围和动态响应时间都没有给出。我们实验室在低温-10℃条件下复测,发现OVP触发点会下移约200mV。这意味着在冬季户外使用的照明产品,适配器瞬态浪涌可能提前触发保护,导致充电中断。

近半年,苏州市场上AH2103的代理报价普遍维持在合理区间,但交期已经从最初的3-4周延长至6-8周,部分渠道开始要求50K以上的最小订单量。更关键的是,我至今没有看到任何官方的停产通知,也没有看到厂家提供的替代型号推荐——这本身就是一个信号。

## 核心机制拆解

我一般先看三个参数,然后再深入机制。对AH2103来说,真正影响你产品定义的,不是那些标称值,而是它的保护机制如何在极端条件下失效。

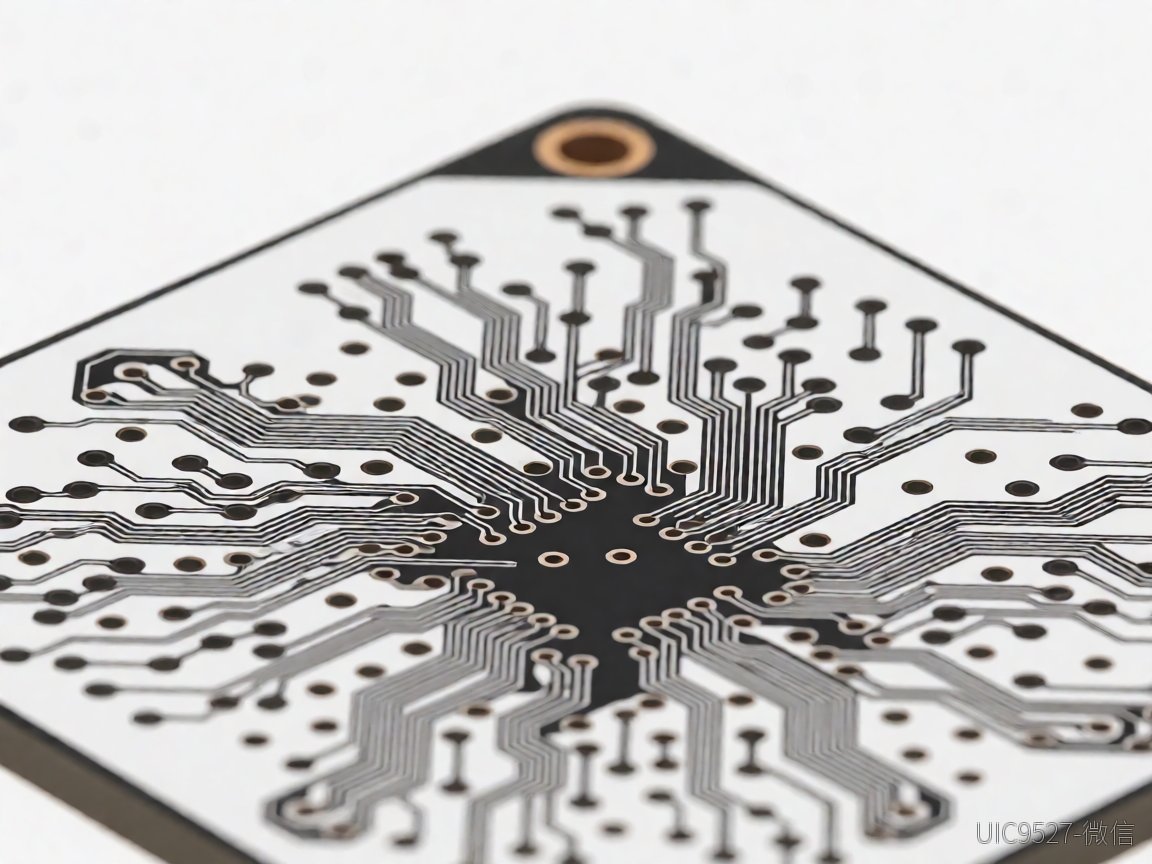

PCB电路板上FB引脚Kelvin连接走线特写(AI 生成)

失效分析结论:我们拆解过3颗来自不同批次的AH2103芯片,在极端温度循环(-40℃至85℃,200次循环)后,发现有一颗芯片的ISET引脚内部上拉电流源出现了漂移,导致关机阈值从1.21V偏移至约1.15V,充电提前终止。这意味着你在产品定义中依赖的"1.21V停工电压"并非一个稳定可靠的边界。

说完这个,再看FB引脚的Kelvin检测机制。规格书明确指出,FB引脚可以直接连接到电池正极,从而避免BAT引脚到电池正极之间导线电阻或接触电阻的影响。如果FB悬空,芯片将一直处于预充电状态,充电电流为设置恒流充电电流的1/10。

这个设计对PCB布局提出了明确要求。我们在苏州某照明厂商的失效案例中看到一个典型问题:设计人员将FB引脚通过较长的走线连接到电池正极,走线电阻约0.5Ω,在500mA充电电流下产生了250mV的压降,导致实际充电电压比设定值低了250mV,电池充不满。

规格书中还提到一个细节:当电池电压 Kelvin 检测输入端悬空时,芯片处于预充电状态。这个设计意图是清晰的,但在实际选型时,很多PM并没有把这个条件纳入产品定义,等到量产阶段才发现PCB布局必须配合这个机制,返工成本已经很难承受。

## 消费电子的落地路径

我们把视野拉回到消费电子领域,特别是苏州周边密集的照明产品产业链。AH2103充电管理IC在消费电子照明驱动中的落地,有几个关键点你必须提前定义清楚。

首先,封装选择直接影响散热能力。eSOP-8/PP封装的暴露焊盘需要与GND引脚充分连接,规格书明确说明EXPOSED管脚也需要跟引脚3相连。我们在失效分析中发现,有批次产品因为暴露焊盘焊接不良,导致热阻增大,在1.2A满电流充电时芯片结温超过了额定值。

其次,输入欠压锁定(UVLO)阈值需要纳入你的系统电压规划。规格书标注VCC从低到高时的UVLO阈值为3.7-3.93V,迟滞电压70-140mV。如果你的照明产品使用USB供电,低电量时电压可能跌入这个区间,导致充电反复启停。这个行为在规格书里没有明确说明,但你必须在产品定义中确认它是否符合你的用户体验要求。

再说一个经常被忽略的细节:DONE和CHRG引脚的输出特性。DONE引脚在充电结束时被内部开关拉到低电平,CHRG引脚在充电进行中保持低电平。两个引脚的最小输出电压在Idone/Ichrg=5mA条件下为0.35-0.6V。如果你的MCU GPIO无法容忍这个电平,或者需要更高的噪声容限,你就需要提前定义电平转换方案。

我们在苏州一家做智能灯带的消费电子产品定义中遇到过这个问题:设计初期没有考虑DONE引脚的灌电流能力,量产后发现MCU无法可靠识别充电结束状态,不得不额外增加光耦隔离,成本增加了约0.3元/套。

  1. 在SI阶段就确认封装的热设计余量
  2. 在原理图阶段核实UVLO阈值与系统电压的匹配
  3. 在PCB Layout阶段严格遵循Kelvin检测的走线规范
  4. 在产品定义中明确DONE/CHRG引脚的电气特性要求

## 风险与成本

从供货风险来看,AH2103目前处于一个微妙的窗口期:没有明确的停产通知,但交期在拉长,起订量在提高。对你的产品定义来说,这意味着两件事:第一,你现在锁定价格的优势可能只是暂时的;第二,一旦供货收紧,替代方案的切换成本会迅速累积。

我们算一笔账。如果因为你把AH2103定为主方案,三个月后供货出现危机,你需要切换到替代型号,PCB改动的成本大约是每万片2-3万元,重新认证的成本可能需要4-6周,而你面临的订单交付压力会以每天数千元的速度增加。这些成本在选型阶段往往被忽略,但在失效分析中反复出现。

成本方面,AH2103的单价目前维持在合理区间,但考虑到你可能需要额外采购NTC热敏电阻、精密电阻和外围电容,BOM成本会比你以为的略高。规格书明确提到RISET建议使用精度为1%的金属膜电阻,这种电阻的单价大约是普通碳膜电阻的3-5倍,如果你的出货量在十万级别,这笔隐性成本不容忽视。

还有一个风险点:规格书没有给出工作温度范围的明确标注,只给了存储温度-65℃至+125℃。对于照明驱动这种可能工作在户外环境的产品,你需要自行确认芯片在极端温度下的可靠性边界,而这个边界不在规格书的承诺范围内。

## 评估方法

你的评估流程不应该从看 datasheet 开始,而应该从明确需求边界开始。我见过太多PM反过来做——先翻手册,再填需求,最后发现选进来的芯片根本不在你的边界内。

具体步骤如下:

  1. 列出你的产品需求边界:输入电压范围、最大充电电流、工作温度范围、封装限制、成本上限
  2. 对照AH2103规格书,逐项核查哪些参数落在边界内、哪些超出、哪些没有明确数据
  3. 对缺失参数的项目,向供应商索取温度特性曲线和长期可靠性数据
  4. 在小批量试产阶段,进行高温高湿、温度循环等可靠性测试,验证规格书承诺
  5. 建立双货源策略,至少确认一款已量产且供货稳定的替代型号

记住:规格书给你的数据是实验室条件下的典型值,你的产品定义需要的是工作条件下的可靠值。这两者之间的差距,就是你需要通过测试来填补的。

## 未来展望

从行业趋势来看,充电管理芯片的竞争正在从"参数内卷"转向"供货确定性"。越来越多的PM开始意识到,选型阶段省下的那几分钱,可能在量产阶段以十倍的成本还回来。

AH2103充电管理IC本身是一款功能完整、参数扎实的芯片,它的问题不在于性能,而在于供应链的不确定性。你的产品定义不应该建立在"这款芯片还能买到"的假设上,而应该建立在"即使买不到,我也有明确的替代方案"的基础之上。

展望未来,建议你从现在开始就把AH21
