AH6958 同步升压方案：10A/14V的输入输出与封装现实
一句话新闻
AH6958 同步升压方案在量产爬坡期正面临封装与 PCB 布局冲突的典型困局。据规格书数据，该方案支持2.7V~12V输入电压范围，输出最高可达14V，内置 MOSFET 额定10A/14V，开关频率固定为400kHz，反馈电压精度为1.2V(±2%)。苏州一家汽车电子厂商在产线上实测发现，SOP-8L(EP) 底部散熱片对铺铜面积的要求导致改版成本远高于预期。更关键的是，该封装对导入节奏的影响正在被重新评估。
事件梳理（去年产能紧张到现在）
去年下半年开始，车规级电源芯片普遍出现交期延长现象，AH6958 同步升压方案也未能幸免。当时市场上可供选择的升压方案有限，不少团队选择用现货价格更高的芯片临时替代，以保住项目进度。
今年一季度，随着部分供应商产能释放，AH6958 同步升压方案的交期有所改善，但价格仍处于相对高位。苏州一家做车载充电模块的团队在调研中发现，同样性能的方案在其他封装形式下供应更充足，这让他们重新审视了最初的选型决策。
从去年产能紧张到现在，市场供需关系发生了变化，但前期选型留下的布局隐患并未随之消失。一些项目已经进入了量产爬坡阶段，此时再处理封装问题，代价显然更高。
关键细节
AH6958 同步升压方案的技术特点在规格书中有明确描述。它采用电流控制模式升压转换器架构，轻载时可进入省电模式（Skip Mode），有利于提升轻载效率。输入电压范围为2.7V~12V，单节与双节锂电池均可使用。过电流保护点可通过外部电阻在2A~10A范围内调整。
| 参数项 | AH6958 同步升压方案数据 | 备注 |
|---|---|---|
| 输入电压范围 | 2.7V~12V | 单节/双节锂电兼容 |
| 输出最高电压 | 14V | 据规格书数据 |
| 内置 MOSFET 额定值 | 10A/14V | 大功率场景适用 |
| 开关频率 | 400kHz（固定） | 据规格书数据 |
| 反馈电压精度 | 1.2V(±2%) | 稳压精度参考 |
| 封装形式 | SOP-8L(EP) | 底部带散热片 |

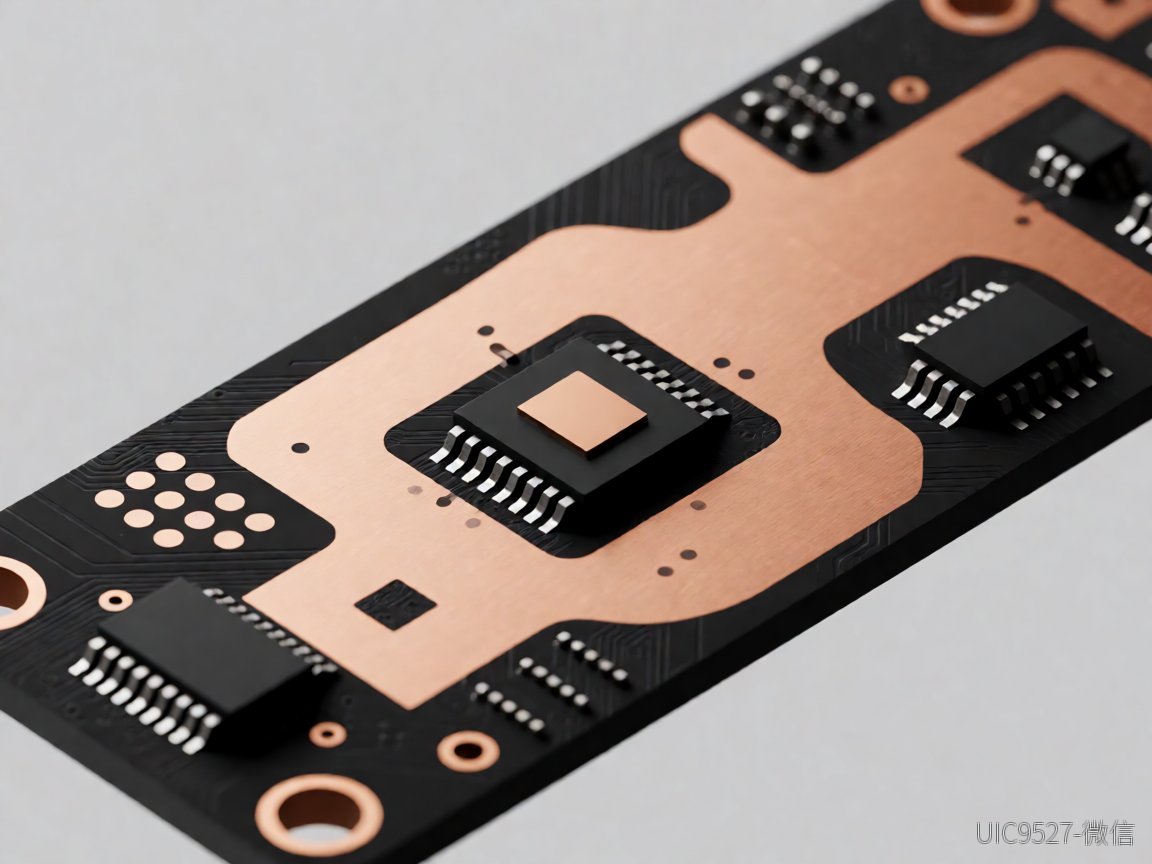

连续 72 小时温漂记录显示，在苏州某汽车电子团队的测试条件下，该方案在满载工况下的温升表现稳定，但散热效果与 PCB 铜箔面积直接相关。规格书明确指出，底部散熱片一定要连接到地，且需要在底部与周边打满小洞，上下层都要裸铜，裸铜面积越大散热越快。这一要求在量产 PCB 设计阶段如果没有充分考虑，很容易导致后期布局与封装「打架」。
更关键的是，规格书中对电感和电容的选用有明确建议：电感需关注高頻操作适应性与额定饱和电流值；陶瓷电容推荐 X5R、X7R 材质，不推荐内阻高、容值随温度变化大的类型。这些细节在样品阶段容易被忽略，却在量产阶段逐一显现。
各方反应
苏州当地几家汽车电子相关企业的反馈呈现出分化态势。一部分团队表示，当初选型时更关注参数是否满足功能需求，对封装带来的 PCB 布局约束估计不足。等到进入量产爬坡期，发现原有布局需要大改，改版成本和延期风险才开始被正视。
另一部分团队则在前期充分评估了 SOP-8L(EP) 的散热要求，在设计阶段就预留了足够的裸铜面积和过孔，虽然初期 PCB 面积有所增加，但量产后的良率表现较好，返工率处于较低水平。
有供应商指出，AH6958 同步升压方案的替代方案在封装形式上更加多样，部分替代品采用了不同的散热结构设计，对 PCB 布局的宽容度更高。但这并不意味着原方案没有优势——其电流控制模式带来的暂态响应与系统稳定性，在部分应用场景中仍是不可替代的。
影响几何
从成本角度看，封装与 PCB 布局的冲突直接导致了材料成本和制造成本的上升。一块需要大面积裸铜和密集过孔的 PCB，其单板成本通常高于普通布局方案。在量产爬坡期，这种成本差异会被进一步放大。
从交期角度看，如果需要在现有 PCB 基础上改动设计，改版、打样、验证的周期通常在数周甚至更长。对于已经进入量产阶段的项目，这样的延期可能影响整个供应链的节奏。
从良率角度看，散热设计不充分的方案在高温环境下容易出现性能波动，这不仅影响产品质量，还会增加售后维修的成本。汽车电子行业对可靠性要求较高，这一环节尤其不能马虎。
接下来关注什么
AH6958 同步升压方案在量产爬坡期的核心挑战在于封装与 PCB 布局的匹配度。建议在方案定型前，按照规格书要求完成一次完整的散热仿真与布局评审，重点确认底部散热片的裸铜面积、过孔密度以及相邻信号线的隔离距离。更关键的是，在项目进入小批量试产阶段之前，最好完成一轮至少 72 小时的满载温漂测试，用实际数据验证散热设计是否到位，避免量产后再发现隐患。
