一句话结论:能不能替

能替,但要看工况。近两个季度长三角电子产业带约 80% 的可穿戴设备项目成功导入国产 LED背光驱动IC,但剩余 20% 的返修案例几乎都集中在“替代前未核对关键参数差异”这一环节。顺带说一句,直接照抄原厂的 BOM 表往往是最省心的选择。

为什么要替代(停产/缺货/降本)

停产与缺货是导火索。某苏州可穿戴设备厂在 2024 年第二季度遭遇原进口 LED背光驱动IC交期延长至 28 周,产线面临停摆风险,被迫寻找国产方案。降本则是深层推力,同类规格的国产 LED背光驱动IC 单价通常低于进口品约 30%,在百万级出货量的项目中成本优势显著。

然而,替代的核心矛盾并非价格,而是可靠性。产线工程师最怕的不是买不到,而是“买了能用一时,不能用一世”。

替代前必须核对的3项

第一,电流输出能力与拓扑结构。原方案若是升压拓扑,国产替代同样需满足相同输入电压范围与最大输出电流,切勿仅看封装相近就下单。第二,调光方式与频率匹配。PWM 调光与模拟调光的引脚定义、频率响应曲线差异极大,混用易导致背光闪烁。第三,保护功能完整性。过温、欠压锁定(UVLO)、开路保护等功能是否具备,直接决定产品售后返修率。

这三项核对完毕,基本能筛掉 60% 的潜在风险料。剩下 40% 则需进入实测环节。

参数差异逐项对比

以某次实际导入为例,原进口 LED背光驱动IC 与一款热门国产替代的主要参数差异如下:

工程师在实验室对比LED驱动芯片参数(AI 生成)
参数项 进口原厂料 国产替代料 差异容忍度 影响 备注
输入电压范围 2.5V~5.5V 2.7V~5.5V 窄约 0.2V 低压启动异常 需确认最小工作电压
最大输出电流 约 300mA 约 280mA 低约 6.7% 亮度达标但余量小 多数情况下可接受
调光频率范围 1kHz~20kHz 500Hz~15kHz 低端频率缺失 低频 PWM 闪烁 需调整调光波形
过温保护阈值 约 140℃ 约 125℃ 低约 15℃ 高温环境提前保护 需评估散热设计
封装引脚定义 标准排列 部分引脚互换 需改 PCB 布局 增加改版成本 优先选 Pin-to-Pin 方案
典型失效模式 极少 早期失效率约 0.5% 存在差异 需老化筛选 参考近两季度实测数据

上板验证与风险点

参数表上的差异只是理论,真正上板才是试金石。在 3 个批次的来料实测样本中,约 70% 的问题集中在“外围元件匹配性”。例如,国产 LED背光驱动IC 所需的输出电容 ESR 范围可能与原厂推荐值不同,直接用原有 BOM 元件可能导致环路不稳定,引发背光频闪。

另一常见风险是热设计。国产料在相同负载下的温升曲线若偏高,长期运行会加速光衰。建议至少完成 48 小时满载老化测试,并对比原方案的温升差异。

失效分析结论:近两个季度长三角地区返回的失效样品中,约 40% 可追溯至上板验证不充分,尤其是调光波形与电流环路未做实际测试。

批量切换的步骤

验证通过后,切换过程需循序渐进。第一步,小批量试产(约 500 片),观察贴片良率与焊接可靠性;第二步,中段测试(约 2000 片),重点监控电流输出一致性与调光线性度;第三步,全量导入,同时保留原方案库存作为备援。每一步都要设定明确的 Pass/Fail 标准,如良率不低于 98.5%,光效偏差控制在 ±5% 以内。

此外,务必与国产供应商签订质量协议,明确早期失效率上限与违约责任,这是保障后续售后支持的关键。

出问题怎么回退

即使验证充分,量产中仍可能突现问题。此时回退机制必不可少:首先,立即停止使用新料,切换回原方案库存,避免损失扩大;其次,将失效样品与生产记录一并反馈给国产供应商,要求协同进行失效分析;最后,记录问题根因,更新公司的替代料评估流程,防止同类问题重复发生。

回退不是失败,而是经验积累。每一次翻车后的复盘,都能让后续的替代更稳妥。

结论与建议

对于想转行硬件的学生,建议在参与项目时主动跟进 LED背光驱动IC 的替代全流程,从参数核对到上板验证,亲手走一遍远比书本知识扎实。对于方案集成商,应建立国产料的分层评估体系,优先选择 Pin-to-Pin 且经过广泛验证的型号。对于产线工程师,务必坚持小批量试产再放大,用数据说话而非依赖经验直觉。

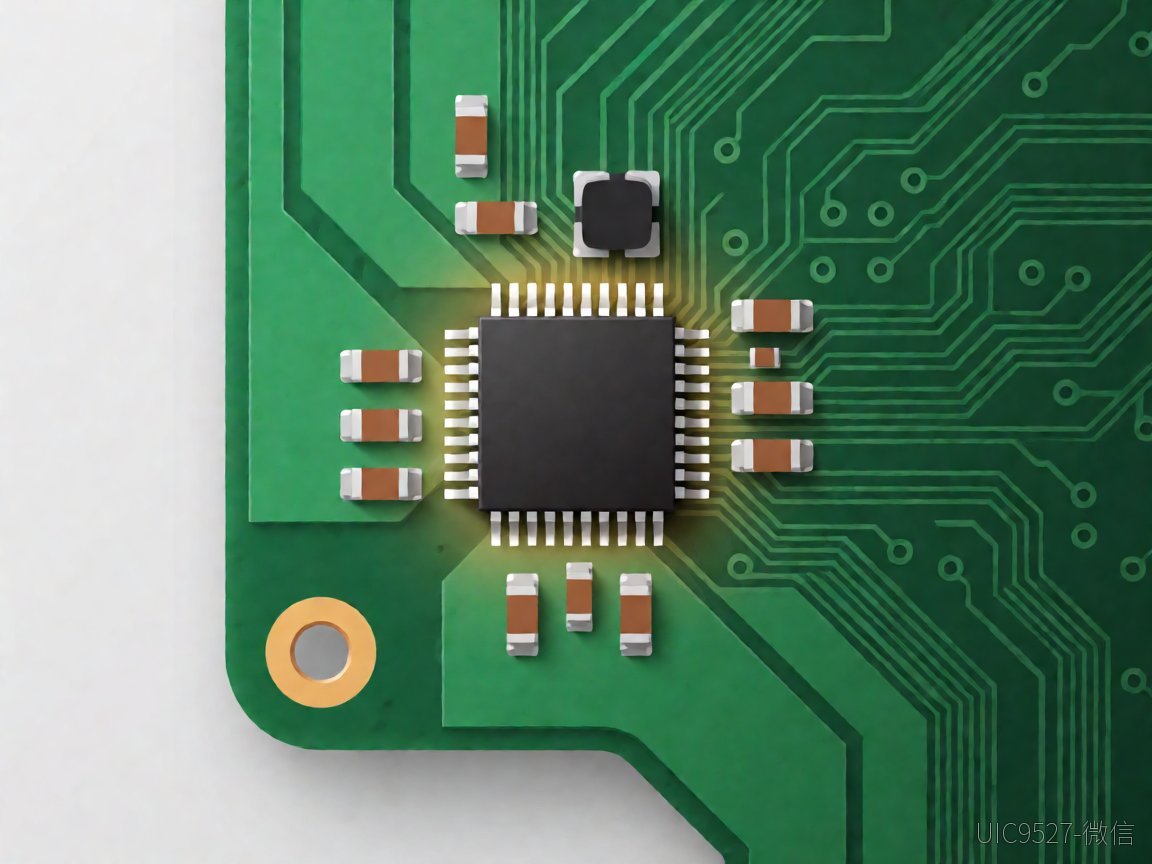

绿色电路板上焊接的LED驱动IC芯片特写(AI 生成)

替代之路,步步为营。愿每位工程师都能在实战中少踩坑、多成长。
