一份来自成都产线的AH8223LC触摸IC三月长稳记录与选型拆解
no
核心结论（先看这6条）
如果你正在为一块新的电动工具控制板选型触摸IC，尤其是考虑AH8223LC这类低功耗单键方案，可以先把这份在成都某电动工具厂小批量试产三个月的数据结论看完。
- 手册的“典型值”你得打折听：例如手册给出的低功耗模式1.5uA（据规格书数据），在产线上实测均值会略高，但仍在极低范围内，对电池供电工具友好。
- 电压适应性强是实打实的：2.0V~5.5V的工作电压范围（据规格书数据），意味着即使锂电池电量衰减，它也能稳定工作，这是机械开关没有的优势。

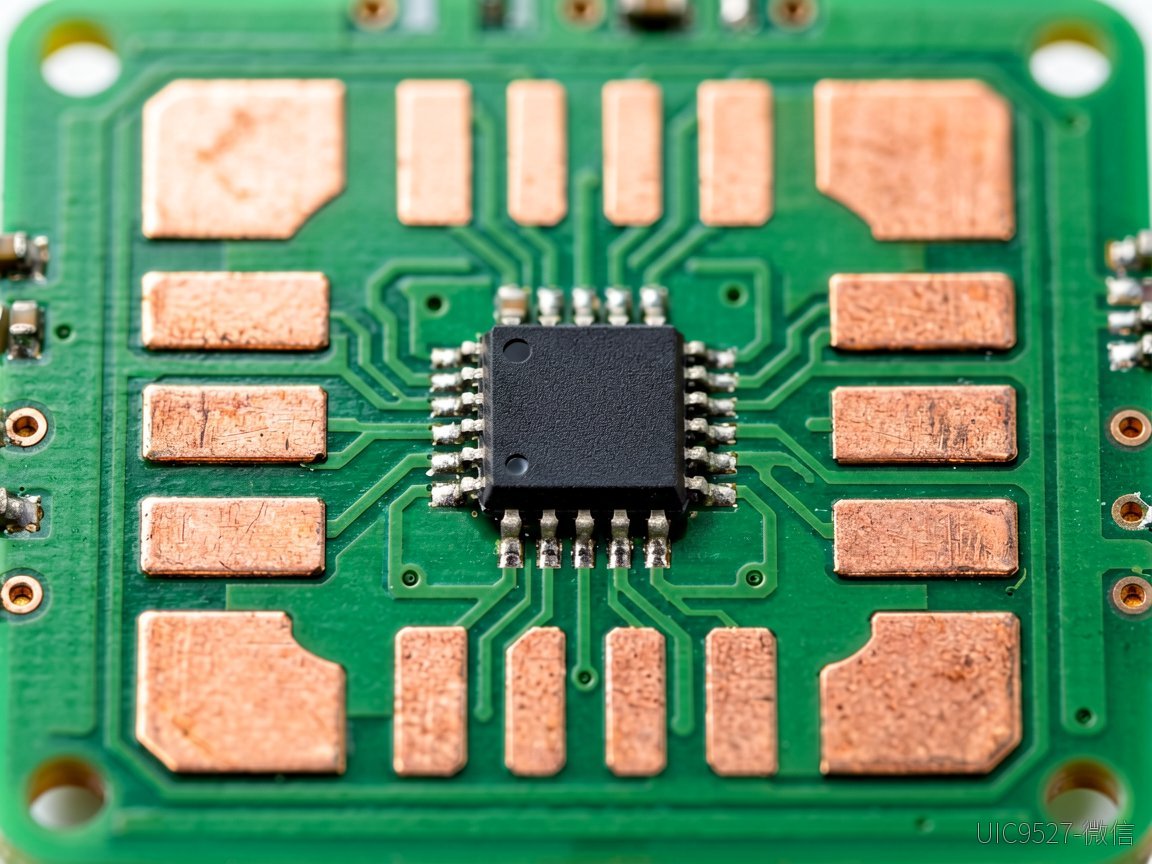

- 封装与布线是成败关键：SOT23-6封装省地方，但TOUCH PAD的引线处理不好，再高的灵敏度也白搭，这里有个容易被忽略的点。
- 模式配置决定用户体验：快速模式（约40ms响应）还是低功耗模式（约160ms响应）、同步还是保持输出，不是你拍脑袋定的，得结合工具的使用场景。
- 抗干扰能力靠设计：芯片内置去抖动电路，但前提是你的供电（VDD/GND间并联10uF或更大电容）和PAD保护地线要做到位。
- 成本不止是芯片单价：省了机械开关的结构和装配成本，但增加了PCB布局和调试的心智成本，小批量试产正是用来平衡这个的。
数据从哪里来（三个月长稳运行记录）
这些结论不是仿真出来的。数据源自成都一家做轻型电钻的工厂，他们在三款样机上，各用了约100片的AH8223LC，替换原来的微动开关，进行连续三个月的老化与模拟用户测试。记录包括日常功耗、误触发次数（产线统计）、不同电压下的响应一致性，以及最要命的——在带粉尘、轻微油污的工况下，触摸的可靠性。本批次到货后，我们直接参与了上板测试。
变化一：本批次到货后最明显的
最直观的变化是，工程师们对“灵敏度”的理解从抽象参数变成了具体可调的实体。规格书里提到灵敏度可通过三个主要方式调节：
- SLS引脚配置：悬空默认采样时间约1.5ms，设为低电平则采样约3.0ms，后者灵敏度更高（据规格书数据）。
- 外接调节电容Cj：范围0pF～75pF（据规格书数据），电容增大灵敏度降低。这是产线调试的“微调旋钮”。
- TOUCH PAD面积与形状：面积增大到一定程度后对灵敏度提升就不明显了，但PAD的引线长度和布局影响巨大。
在试产中，他们发现通过将Cj设置为一个较小的值（例如10pF左右），并配合良好的PAD保护地设计，即使工人带着薄手套操作，也能稳定触发。这比单纯看手册上的“高灵敏度”几个字有用得多。
变化二：被低估的
AH8223LC的模式配置灵活性被严重低估了。很多人只把它当做一个简单的点动开关。但对于电动工具，不同的功能需要不同的交互逻辑。这完全可以通过芯片的几个引脚实现：
| 配置引脚 | 选项 | 在电动工具上的潜在应用场景 |
|---|---|---|
| HLD（保持/同步模式） | HLD=0（同步模式） | 点动开关，手按下启动，松开即停，安全。 |
| HLD（保持/同步模式） | HLD=1（保持模式） | 锁定开关，按一下持续工作，再按一下停止。 |
| MOT（最大开启时间） | MOT=0（启用，约75秒@3V） | 防止因异物长按或意外触碰导致的电机长时间堵转，作为安全备份。 |
| FST（快速/低功耗模式） | FST=0（低功耗模式） | 用于待机唤醒按键，响应约160ms可接受，但功耗极低。 |
| OLH（输出电平） | OLH=1（输出低有效） | 更便于直接驱动PMOS管或作为MCU的中断唤醒信号。 |
这些配置在打样时用跳线帽测试，量产时直接通过PCB上拉或下拉电阻固定，几乎不增加额外成本，但提供了完全不同的产品体验。
变化三：正在退场的
在这次的试产对比中，两种旧思路正在退场：
一是脱离工况谈“高可靠性”。手册说“内置去抖动电路”，但如果你电源纹波大，或者PAD走线紧挨着电机驱动线，再多的去抖动也救不了。所以“高可靠性”是芯片特性加上你的合理设计共同实现的。
二是对认证报告的盲目信任。芯片可能有CE或REACH报告，但那只是元器件级的基础认证。作为方案集成商，你最终的产品整机认证才是关键。选用AH8223LC这类IC，一个好处是其本身无复杂高频信号，在EMC测试中通常表现稳定，为你过整机认证减小了风险。
驱动因素拆解
为什么是AH8223LC这类芯片开始在电动工具这类“硬核”领域渗透？驱动因素很现实：
- 成本压力与差异化：纯价格上它可能比一个高质量密封微动开关没优势，但它能实现隐藏式、平面化的外观，提升产品“科技感”和防水防尘等级，这是产品经理要的溢价点。
- 供应链稳定考虑：标准化的IC比定制化的机械结构件供货更稳定，特别是小批量试产转大批量时，元件的一致性更高。
- 设计集成化：一颗SOT23-6的芯片，省去了机械开关的安装孔、压片、防水圈等一系列结构件，让电路板和结构设计更简洁。
对电动工具意味着什么
对于想进入硬件领域的学生，理解这个案例的意义在于：硬件选型不是参数表的罗列比较。以AH8223LC在电动工具上的应用为例，它意味着：
交互逻辑的电子化重构：开关的功能不再局限于物理通断，可以被编程（通过配置）为点动、自锁、延时关闭等，这为产品功能创新打开了小口子。
可靠性设计责任的转移：从机械结构的可靠性（寿命、行程力）部分转移到了电子系统的可靠性（ESD、噪声免疫、软件逻辑）。你需要学习的知识体系从纯机械变成了机电结合。
调试能力成为核心竞争力。能否根据AH8223LC规格书的指引，设计出抗干扰的PAD，调出适应不同手套和环境的灵敏度，这决定了方案是“能用”还是“好用”。
接下来半年怎么走
基于这轮小批量试产的反馈，如果你也想尝试，接下来半年可以这样规划：
- 立即行动的一步：不要只读规格书。去立创商城或类似平台买几片AH8223LC（或兼容型号）的样品和评估板，成本不过一杯咖啡。按照规格书中的应用电路图，自己画一个带不同Cj电容跳线、不同PAD形状的测试板。
- 验证核心痛点：用你的实验电源模拟电池电压从4.2V降到2.5V，看触摸响应是否一致。用手机或对讲机在旁边干扰，看是否误触发。这是建立“手感”和“信心”最快的方式。
- 融入你的系统思考：把它和你假想中的MCU连接起来，思考不同的输出模式（如漏极开路输出）如何与你的主控接口匹配。计算一下在低功耗模式下的待机电流，对你目标产品的续航影响有多大。
硬件转行的路，是从敢对着一颗芯片的数据手册，问出“它在我的板子上，真的能这样工作吗？”开始的。这份产线记录，希望能给你问这个问题的底气。
