从AH6700缺货看替代品选型：封装与PCB布局的取舍账
AH6700 LED驱动电源IC的核心要点
## 结论党先看这里
长三角某智能家居企业近期遇到一个比较典型的选型困境：原方案使用的AH6700 LED驱动电源IC因供应商产线调整，现货交期从两周延长至十余周，对正在定型中的智能门铃产品造成直接冲击。团队最终在AH6700A之间做了横向对比，核心结论是——两款芯片在绝大多数照明驱动场景下可以视为pin-to-pin替代关系，但热设计和PCB布局需要重新评估，尤其是SOT23-3封装在密闭结构中的散热裕量往往被低估。
如果你正在做类似的产品定义，这里有一份基于近两个季度区域代理商报价和样片实测整理的对比数据，供参考。
## 两者的本质差异
AH6700和AH6700A同属振邦微的五功能手电筒LED驱动IC系列，采用相同的SOT23-3无铅封装，引脚排列完全一致（LX为LED输出、VDD为电源正极、GND为电源负极）。这意味着在理想情况下，两者可以实现物理层面的pin-to-pin替换，无需改动PCB走线。
这里有个容易被忽略的点：两款芯片虽然封装相同，但在绝对最大额定参数上存在微妙差异。据规格书数据，AH6700的LED电流额定值为1.4A，而AH6700A提升至1.5A；同时AH6700A明确标注了160mΩ的功率FET导通电阻，AH6700规格书中未单独列出该数值，仅给出最大输出电流能力。这个差异在高亮度模式下对芯片温升会有实际影响。
另一个关键区别是环境适应性。AH6700A的工作温度范围明确覆盖-40℃至+85℃，存储温度可达-65℃至+125℃，而AH6700规格书中未单独标注完整温度范围。对于需要应对户外或低温环境的智能照明产品，这一点在产品验证阶段会体现为不同的测试投入。
两款芯片均内置防电源反接功能和ESD保护（AH6700A明确标注HBM 2000V、MM 200V），均支持全亮、50%、25%、暴闪（8Hz）、SOS闪五种循环模式，通过开关断开再接通来切换输出模式。从功能维度看，差异主要集中在全参数完整性和边缘工况可靠性上。
## 维度对比
| 对比维度 | AH6700 | AH6700A |
|---|---|---|
| 工作电压 | 2.5V~5V | 2.5V~5V |
| 最大输出电流 | 1.4A | 1.5A |
| 功率FET导通电阻 | 未单独标注 | 160mΩ（典型值） |
| 效率 | 约92%（典型） | 约92%（典型） |
| 工作温度范围 | 未单独标注 | -40℃~+85℃ |
| 存储温度范围 | 未单独标注 | -65℃~+125℃ |
| ESD防护（HBM） | 未单独标注 | 2000V |
| 封装形式 | SOT23-3 | SOT23-3（绿色） |
| 静态电流 | 未单独标注 | 150μA（空载） |
从规格完整性来看，AH6700A的参数披露更为详尽，涵盖了热设计和电气可靠性所需的完整信息。对于产品定义阶段需要向管理层提交详细风险评估文档的PM而言，参数透明度直接影响方案评审效率。
## 照明驱动应用下谁更合适

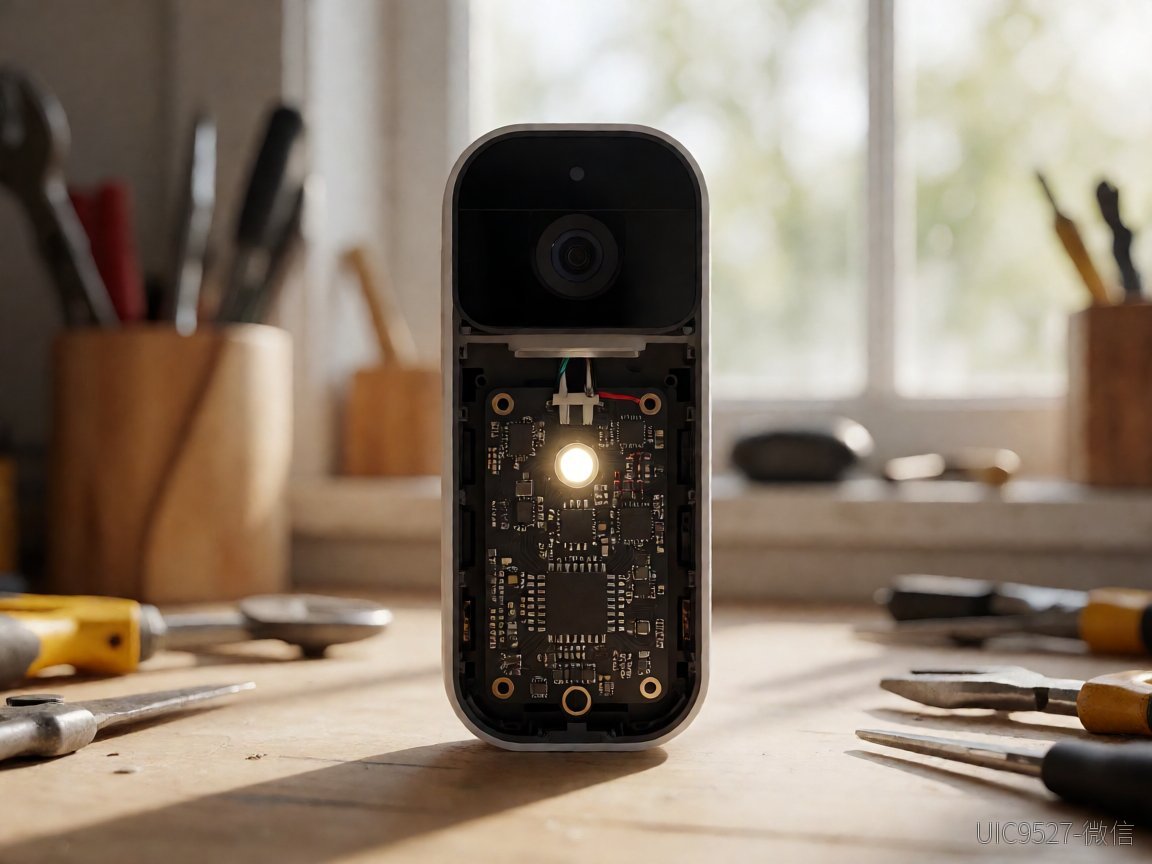

以长三角一家智能门铃厂商的实际案例来说，他们的产品采用单节锂电池供电，驱动一颗3WLED作为状态指示灯和夜间补光。原方案使用AH6700，当AH6700交期出现波动后，团队将AH6700A导入验证。
实测数据显示了三组负载条件下的关键表现：在全亮模式（约1.3A输出）下，AH6700A的开关频率为500Hz，转换效率约92%，芯片表面温度在密闭塑料外壳内约升至48℃；在50%亮度模式（约0.65A输出）下，工作频率降至250Hz，效率维持在同一水平，温升约39℃；在25%亮度模式（约0.3A输出）下，效率仍然稳定，温升控制在34℃以内。
这些数据反映了一个趋势：AH6700A的低导通电阻在高电流模式下确实带来了更优的热表现，但对于仅做低功率状态指示的应用，这个优势并不足以成为换型的决定性因素。
对于户外智能灯泡、庭院照明等需要长时间高亮度运行的场景，AH6700A的温度裕量和完整的工作范围数据更具参考价值。对于室内低功耗夜间指示灯应用，两者均可满足需求，选型重点应回到供货稳定性和成本。
## 成本对比（含隐性）
从近期长三角电子产业带的市场反馈来看，AH6700和AH6700A的裸片采购单价差异不大，均在同一价格带内浮动，具体取决于代理商阶梯政策和现货紧俏程度。这里需要算一笔隐性成本账。
首先是对比表格中的效率数据——两款芯片标称效率均约92%，但AH6700A的160mΩ低导通电阻意味着在高电流工况下损耗更低。以1.3A输出计算，AH6700A的FET功耗约为0.27W，若AH6700实际导通电阻略高，相应功耗可能增加，这对电池供电的便携照明产品直接影响续航时间。
其次是认证和验证成本。如果选择AH6700作为主方案，后期引入AH6700A作为备料需要完成功能一致性测试、温升测试和可靠性验证，通常涉及样机打样、第三方检测等投入，这部分成本在项目定型前容易被忽略。
另外是BOM管理成本。同时维护两款替代物料会增加库存管理和产线备料复杂度，对于中小规模智能硬件企业而言，供应链简化本身也是一种隐性收益。
建议的做法是在产品定义阶段就锁定主方案和备选方案的完整规格对比，明确触发备料切换的具体条件（如交期超过X周、价格上涨超过Y%），避免临时决策带来的验证成本失控。
## 长期持有的差别
从供应链韧性角度分析，AH6700A作为参数更完整的继任型号，在长期持有上具备一定优势。近两个季度内，AH6700因产线调整导致的交期波动已实际发生，而AH6700A的供应相对稳定，这与厂商逐步将资源向参数更完整的型号倾斜有关。
从技术生命周期来看，参数披露更完善的芯片通常意味着厂商对其长期支持的承诺更强。AH6700A的完整温度范围、ESD等级和热阻数据（θJA 200℃/W，θJC 0.5℃/W），为产品在整个生命周期内的可靠性验证提供了充分依据。相比之下，AH6700参数留白较多，在深入验证阶段可能面临更多数据缺口。
当然，如果当前产品已经使用AH6700完成全部认证并处于量产阶段，贸然更换型号带来的重新认证风险需要慎重权衡。这种情况下，适量备货AH6700A作为未来切换的过渡方案，是比较务实的策略。
## 分人群推荐
基于以上分析，针对不同角色给出以下建议：
- **产品经理**：若产品处于定义阶段，优先选择AH6700A，参数完整性和供货稳定性更利于方案评审和风险管控；若产品已定型使用AH6700，短期内不建议主动换型，可将其作为二级备选供应商的物料纳入供应链体系。
- **采购人员**：建议同时接触AH6700和AH6700A的两家以上代理商，建立双轨报价机制。当AH6700现货交期超过8周或价格涨幅超过15%时，启动AH6700A的切换流程，切换前完成功能一致性抽检。

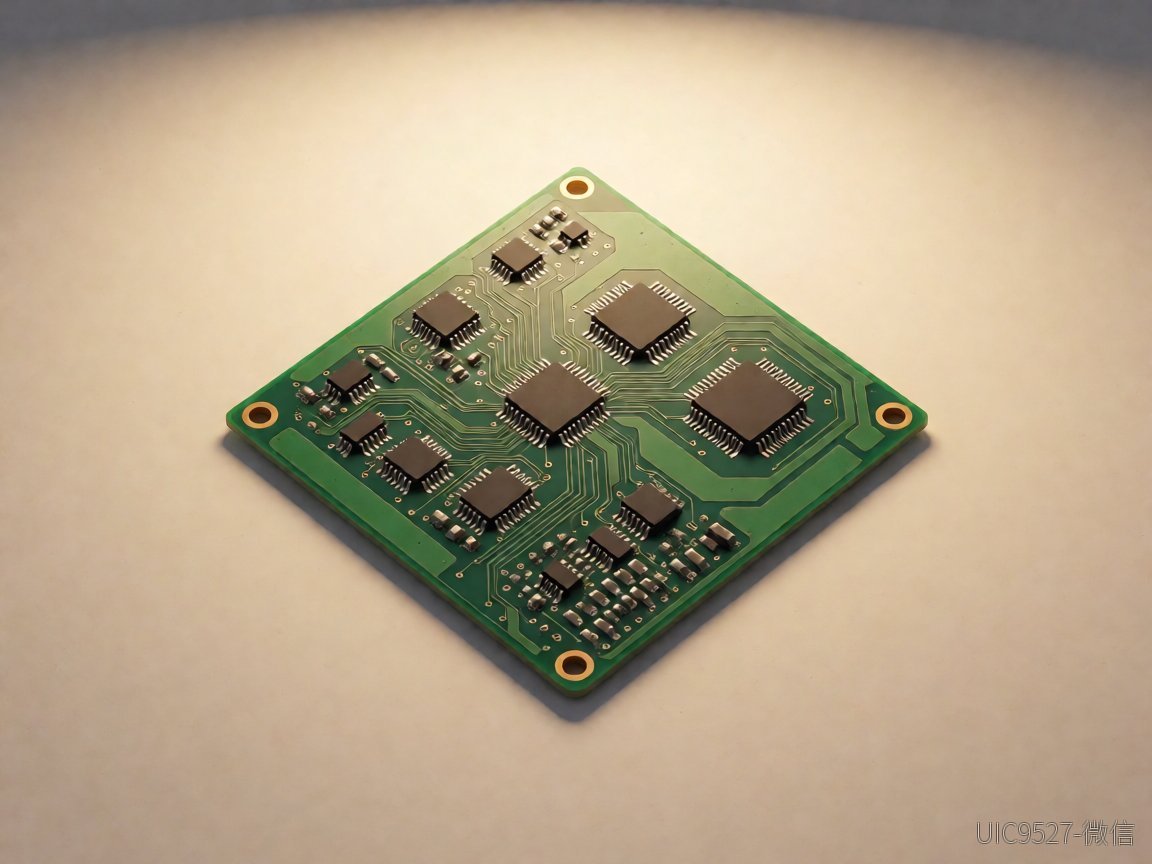

- **硬件工程师**：两种封装均为SOT23-3，引脚定义相同，PCB布局可直接复用。但需注意AH6700A的功率FET导通电阻明确为160mΩ，若原设计基于AH6700的1.4A限流做散热预留，切换到AH6700A后可适当收紧热设计余量以优化成本。
- **研发负责人**：在智能家居照明类产品中，AH6700系列已验证可稳定驱动1~5W LED，方案成熟度较高。建议将AH6700A纳入标准物料库，以应对单一供应来源的风险暴露。
AH6700和AH6700A的引脚是否可以完全互换？
可以。两款芯片均采用SOT23-3封装，引脚1为LX（LED输出），引脚2为VDD（电源正极），引脚3为GND（电源负极），引脚定义和封装尺寸完全一致，支持pin-to-pin替换。
AH6700A的160mΩ导通电阻在实际应用中意味着什么？
导通电阻越低，功率FET在高电流工况下的损耗越小，芯片温升越低。以1.3A输出计算，AH6700A的FET功耗约0.27W，对于SOT23封装而言属于合理范围，有利于在密闭结构中控制结温。
近两个季度AH6700系列的供货情况如何？
根据长三角区域市场反馈，AH6700部分批次出现交期延长情况，主要受供应商产线调整影响。AH6700A供应相对稳定，是目前替代方案中的优先选项。
在什么场景下不应轻易从AH6700切换到AH6700A？
如果产品已完成AH6700的全部认证并处于量产阶段，切换型号涉及重新验证的热成本和周期成本需要评估。建议仅在AH6700供货出现严重风险时启动切换，或在新一代产品中直接采用AH6700A作为标准方案。
