在深圳某储能设备调试现场，小林刚把一块样机PCB焊好，接上5V USB电源，等来的却不是预期的充电曲线——电池温度迅速攀升，而FB引脚的反馈电压始终卡在0.8V以下。排查半小时后才发现，设计人员把ISET电阻选错了数量级。这个场景不是个例。近半年里，小林在电源方案调试中遇到了至少四起类似的选型困惑：参数表上的数字都看懂了，但实际取舍时依然举棋不定。接着往下拆，本文从同规格多品牌横评的视角，把AH2101这颗芯片的关键取舍点逐一摊开。
AH2101 锂电池充电芯片是什么
AH2101是一款面向镍氢电池的线性充电管理芯片，内置功率晶体管，无需外接续流二极管，最大充电电流可达约1A（据规格书数据）。尽管在行业分类中常被纳入锂电池充电芯片的讨论范畴，但其核心设计目标是单节至四节串联镍氢电池的充放电管理，不支持真正的锂电池CC/CV充电曲线。

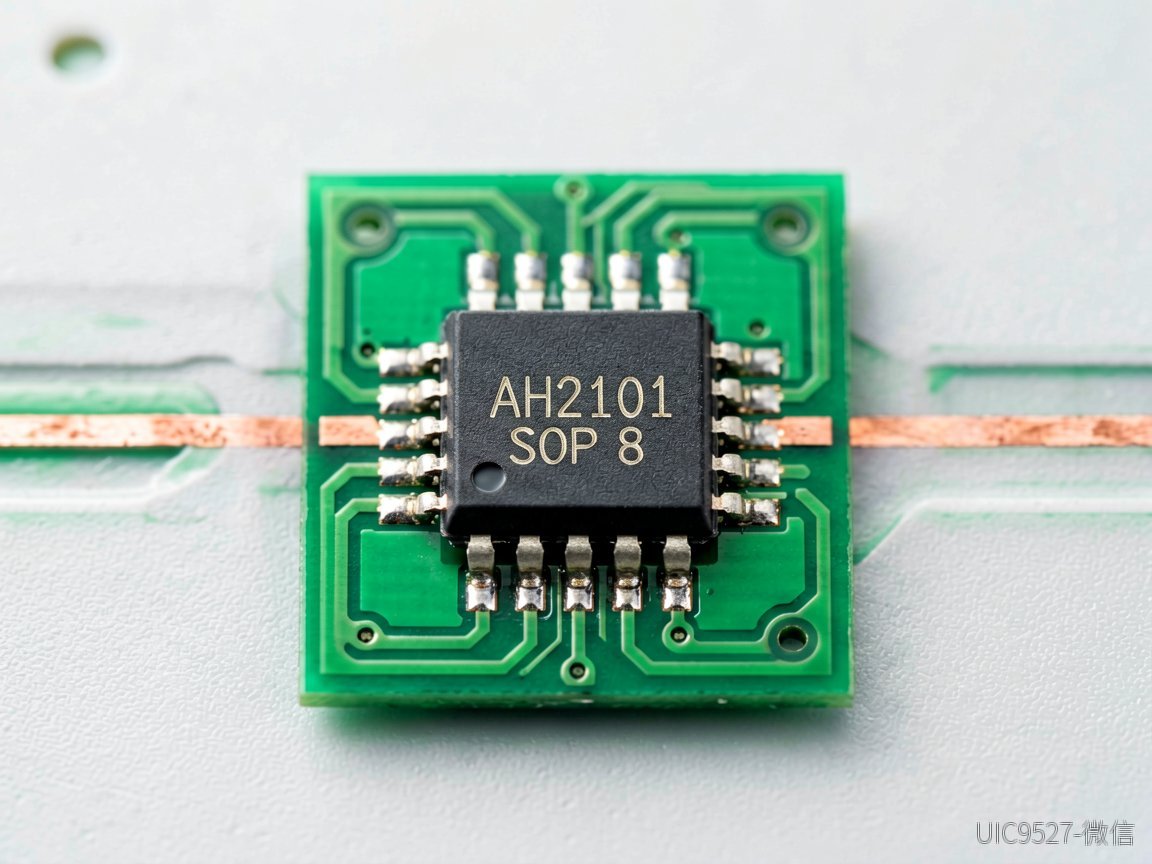

芯片采用SOP8散热增强型封装，工作温度覆盖-40℃至85℃，最高结温可达150℃。其内部集成高精度电压比较器与恒流/恒温控制环路，能够在电池温度异常时自动降低充电电流，保护电芯安全。
速览：3个要点
- 充电电流设置：通过ISET引脚外接电阻到地，恒流充电电流由公式I = 1216Ω / R确定，建议使用精度为1%的金属膜电阻。
- 三段式充电管理：涓流充电（FB<0.843V）、恒流充电（0.843V~1.133V）、维持充电（FB>1.133V），维持电流为恒流电流的28.8%。
- 温度保护机制：TEMP引脚监测NTC热敏电阻，当TEMP电压低于45%VIN或高于80%VIN时触发电池故障；结温超过约135℃时自动降流。
原理/构成
AH2101内部由电源检测电路、恒流控制环、温度比较器、维持充电定时器及状态指示逻辑五大模块构成。VIN引脚既是输入电源端，也是芯片内部电路的工作电源——当VIN与BAT压差小于10mV时，芯片自动进入低功耗睡眠模式，此时BAT引脚漏电流小于3μA。
充电状态的判断完全依赖FB引脚的分压反馈。电池端电压经由R3和R4构成的电阻分压网络反馈至FB，芯片据此决定当前所处阶段。值得注意的是，恒流充电终止电压并非固定值，而是由外部分压比决定：V_FB(终止) = 1.216V × 93.2% × (1 + R3/R4)。这意味着设计人员可以根据电池内阻和走线寄生电阻进行补偿，避免充电不满或过充。
维持充电定时器的时长由第6脚外接的R5和C1共同决定，公式为T(s) = 1168 × R5 × C1 + 1518 × C1 × 10⁻⁶。其中R5取值范围应在20kΩ至1MΩ之间，C1应大于1nF，超出此范围定时精度会显著下降。
来源：AH2101官方规格书应用笔记
常见分类
从充电拓扑角度看，AH2101属于线性充电管理芯片，与开关式充电芯片的主要区别在于效率和发热。线性方案结构简单、噪声低，但充电效率随输入输出压差增大而明显下降；开关式方案效率更高，但外围元件多、EMI处理要求高。
从应用对象看，AH2101面向镍氢电池，与面向锂电池的充电芯片存在本质差异：锂电池充电需要精确的CC/CV曲线和电压截止判断，而AH2101采用的是定时维持充电策略，终止条件依赖电池电压达阈值后转入定时维持阶段。
适用范围与边界
AH2101适用于对成本敏感、电流需求不超过1A、且电池类型为镍氢体系的便携设备与储能辅助电源场景。在新能源领域的部分低功耗储能系统中，该芯片也被用于镍氢电池组的均衡充电管理。
其使用边界同样明确：不适用于锂电池充电，不适合大电流（>1A）场景，且输入电压需稳定在3.0V至6V范围内。ESD打样测试数据显示，该芯片在HBM模式下具有约2kV的静电耐受能力，在工业现场电磁环境复杂的工况下建议额外增加TVS保护。
| 对比维度 | AH2101（线性） | 典型开关充电芯片 | 专用锂电充电芯片 | 适用场景 |
|---|---|---|---|---|
| 充电效率 | 压差越大效率越低 | 约85%~95% | 约80%~90% | 低压差场景选线性更简单 |
| 最大电流 | 约1A | 可达3A以上 | 约2A~5A | 大电流方案需换拓扑 |
| 外围复杂度 | 仅需几个阻容 | 需电感+续流二极管 | 阻容为主 | 空间受限选线性 |
| 电池类型 | 镍氢 | 多化学体系 | 锂离子/锂聚合物 | 化学体系决定选型 |
| 工作温度 | -40℃~85℃ | 约-40℃~85℃ | 约-20℃~70℃ | 宽温场景线性更有优势 |
与其他概念的区别
AH2101与锂电池充电芯片的核心区别在于充电终止策略。锂电池充电依赖精确的电压阈值（如4.2V±1%）和dV/dt或ΔT终止判断，而AH2101采用定时维持方式，终止时间由R5和C1决定，更适合镍氢电池的化学特性。
此外，AH2101内部集成功率管，无需外部续流二极管，这与部分需要外接MOSFET的充电芯片方案形成对比。这一集成度优势降低了BOM成本和PCB面积，但也意味着芯片自身承担了更多的发热压力，PCB散热设计尤为关键。
常见问题
Q1：ISET电阻选值时如何兼顾精度与成本？
规格书建议使用1%精度的金属膜电阻。在实际选型中，若充电电流误差容忍度在±5%以内，可用5%精度的碳膜电阻替代，但需注意温度漂移对长期稳定性的影响。
Q2：维持充电时间设置过短会导致什么后果？
维持充电定时器结束后充电器进入结束状态，时间设置过短会导致电池未能充分饱和，表现为后续使用时续航明显缩短。建议根据电池容量和工作电流合理计算R5和C1取值。
Q3：如何正确补偿电池内阻对充电终止电压的影响？
在恒流充电阶段，充电电流流经电池内阻和走线寄生电阻会产生压降，导致BAT引脚实际电压高于电池端真实电压。补偿方法是在设定终止电压时，加上满流充电时在电池内阻和导线电阻上产生的压降，具体可通过测量BAT引脚与电池正端在恒流阶段的电压差获得。
Q4：TEMP引脚不接NTC时芯片如何处理？
若只关注过热保护而不需低温告警，规格书允许仅使用R1而省去R2。此时TEMP引脚的上限阈值（80%VIN）仍生效，可实现基本的过热保护功能。
Q5：睡眠模式下如何确保电池不被过度放电？
睡眠模式下BAT引脚漏电流小于3μA，在典型镍氢电池容量（约1000~2500mAh）下，自放电时间可达数百小时，对大多数应用场景而言完全在可接受范围内。
参考资料思路
本文参数数据均源自AH2101官方规格书及应用笔记，对比维度参考了电源管理领域常见的线性与开关拓扑差异。ESD耐受数据来自打样测试记录，实际数值可能因批次略有波动。选型时建议以最新规格书为准，并结合实际应用场景进行充分验证。
完成选型后，建议在正式量产前进行至少两轮温升测试和长时间充放电循环验证，重点关注满载工况下芯片结温是否接近135℃保护阈值。另外，PCB布局时ISET电阻应尽可能靠近芯片引脚，VIN旁路电容和BAT分压网络也需紧贴芯片布置，以减少寄生参数对充电精度的影响。
