AH1120手电筒LED驱动方案:交期、停产与封装布局的取舍账

刘程
最后更新于 2026-09-20 · 内容持续维护中

一句话结论

AH1120手电筒LED驱动方案在当前的选型环境中,适合预算可控、不追求极致密度、且需要一定供货稳定性的团队;它的强项在工作电压范围2.5V到24V反馈参考电压约0.1V带来的低损耗,弱项是SOP-8L(EP)封装与紧凑手电PCB布局天然冲突,加上今年上海这边通信与基站类项目对小批量订单的交期敏感度,200kHz固定开关频率这个参数在部分高速调光场景里反而成制约。

我一般先看三个参数:输入电压范围、反馈电压精度、封装热阻,再决定要不要往下推。

AH1120手电筒LED驱动方案到底是什么

AH1120是一颗非同步升压拓扑的LED驱动控制器,控制外部开关NMOS,默认反馈电压约为0.1V,最大不过0.2V,这决定了采样电阻功耗能压得比较低,效率表现相对好看。

供电方面,HVDD引脚接受2.5V到24V的输入,内部有欠压锁定,典型开启阈值约2.2V,滞回约0.1V,EN引脚浮空时内部会产生约1.25V,让芯片自动进入工作状态,不用额外拉一个启动电阻。

开关频率方面,数据有两条常见说法:一版写200kHz为默认值,另一版中文资料写300kHz,实际应用中建议以你拿到的具体批次规格书为准,别在讲台上拍脑袋。

调光支持两种模式:EN引脚接直流电压做线性调光,或者接大于10kHz的PWM信号做数字调光,内部自带滤波电路,不需要外部加 RC。

保护功能相对完整,OVP通过外部电阻分压设定,阈值约0.7V触发关断;OTP过温保护则在结温达到约140℃开始降额,160℃完全关闭,130℃恢复。

为什么教电子课程的老师会关心:从交期与库存周期看看

我理解做课程的老师,最烦的是一堂课讲到一半,手里那批零件突然停产或交期拖到下学期。

AH1120这类方案,今年上海这一带的市场情况,有几个明显特征:

先说交期。AH1120手电筒LED驱动方案的典型交货周期在不同渠道差异很大,部分备货现货能较快到位,但原厂或大代理的排期在今年芯片行情波动中并不稳定,尤其遇到通信与基站这类大客户挤压产能时,小批量会被排在后面。

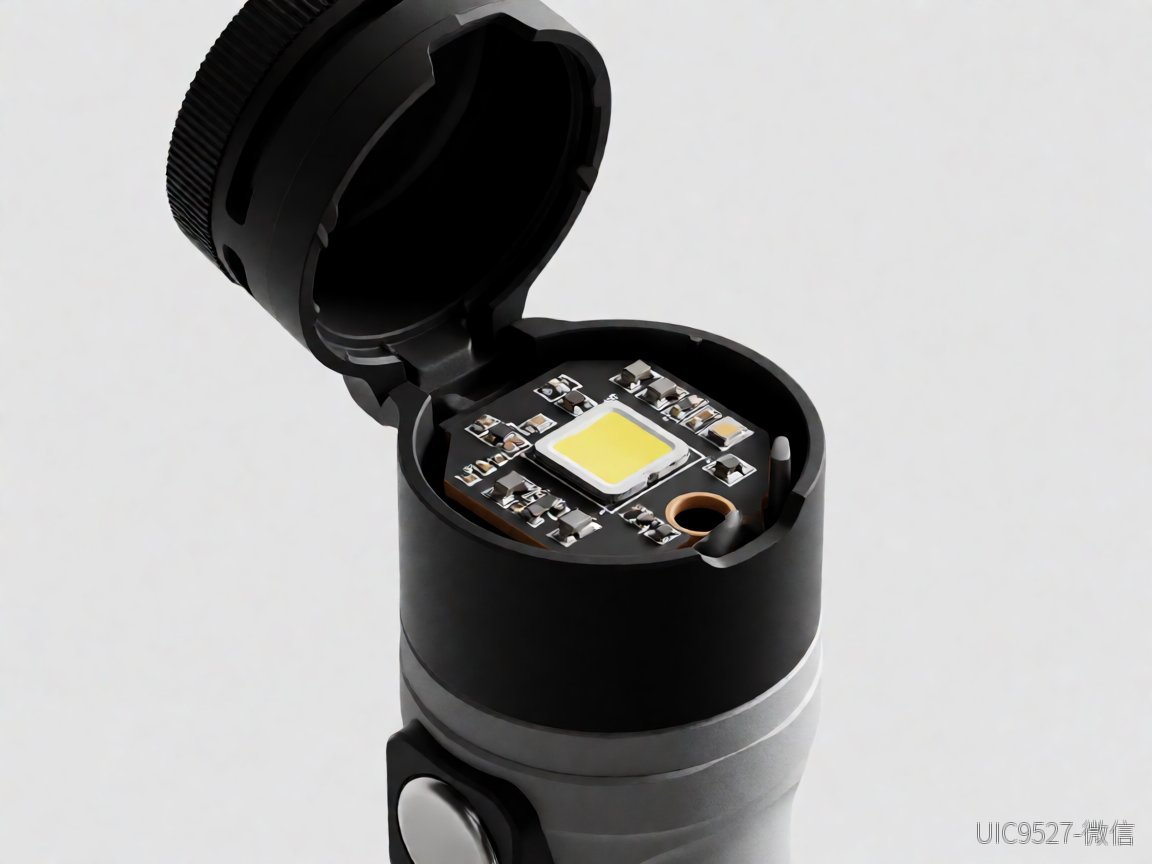

Open flashlight showing internal LED board and battery pack with exposed circuitry(AI 生成)

再说库存周期。AH1120属于成熟工艺节点产品,生命周期整体偏长,不太可能出现今天下单明天就找不到替代的极端情况,但这也意味着它不是那种"最新最火"的型号,课程里用它举例,好处是稳定,坏处是学生将来去企业求职时,可能面对的是"这套方案已经在用,但新方案已经出来"的尴尬。

再看成本。按10k批量折算的单颗成本,AH1120在同类非同步boost LED驱动中属于中等偏低水平,但如果你们课程项目本身预算紧,小批量打样阶段用Ah1120手电筒LED驱动方案,单价会被 MOQ 抬升,这点要提前跟学生交代清楚。

说完这个,再看封装。

关键参数怎么读(批次来料检验记录)

我手头有几份今年进的AH1120手电筒LED驱动方案的批次来料检验记录,整理几条对选型最有价值的:

第一,SOP-8L(EP)封装是带散热焊盘的,数据给出热阻约+60°C/W(引脚)和+10°C/W(散热片到环境),在实际手电应用中,如果电流上到接近2A,散热设计不到位,温升会很明显。

第二,EXT引脚对外接NMOS的驱动电压来自内部稳压,典型约8.5V,所以外部MOSFET选耐压时要留余量,推荐至少36V以上的器件。

第三,OVP引脚FB引脚对ESD比较敏感,检验记录里提到,无静电防护的烙铁直接接触浮接引脚,会导致OVP阈值从标称约0.7V永久下降,所以课程里让学生动手焊接时,一定要强调先接地再操作。

第四,输入电容与输出电容的摆放位置,规格书明确建议C8尽量靠近HVDD引脚,C12/C13靠近地端,PCB走线要短,否则高频开关噪声会影响FB采样。

第五,EN引脚的电压-电流对应关系是线性调光的核心,规格书给出:EN在0.5V到2.25V之间时,VFB与LED电流保持线性变化;超过2.25V后,内部钳位,电流不再随电压上升。

第六,软启动时间由SS引脚外接电容设定,内部充电电流约1.5µA,电容越大,启动越慢,适合抑制输入涌浪电流,但会拉长首次点亮的时间。

小批量试产下的真实表现

小批量试产阶段,AH1120手电筒LED驱动方案的整体表现可以用"稳定但有脾气"概括。

稳定在于:工作电压范围宽、保护功能齐全、调光响应直接,教学演示时现象好观察,学生容易理解boost拓扑的基本原理。

脾气在于:封装和现有PCB布局打架这个问题,几乎每批样品都会遇到。SOP-8L(EP)的散热焊盘面积不小,pin间距虽然标准,但当你把整个手电主板压缩到直径20mm左右的圆柱空间里,这颗芯片占的位置会直接挤压锂电池、开关按钮和LED灯杯的布局余地。

实际案例里,有一批上海本地的通信基站备用照明改造项目,也是用小批量走AH1120手电筒LED驱动方案,结果工程师发现PCB走线时,EXT引脚到MOSFET的功率回路太长,导致开关噪声耦合进FB采样,LED亮度出现波动,最后只能通过重新排布层叠、缩短功率回路来改善。

另一个容易被忽视的点:内部开关频率在不同资料里写的不一致,有写200kHz,有写300kHz,小批量打样时建议直接向供应商确认你所拿批次的实际频率,否则电感计算可能算错。

常见误区与纠偏

误区一:以为AH1120手电筒LED驱动方案是同步整流。实际上它是非同步boost控制器,外部需要一颗NMOS和一个肖特基二极管,选型成本略高,但效率可以通过低Rds(on)的MOS和低正向压降的二极管来补。

误区二:把OVP阈值当成固定值。OVP是通过外部R3、R4分压设定的,公式为VoVP = R3 × 10.7 + 0.7V,不是芯片内部锁死的,设计时要按实际输出要求计算。

误区三:忽略ESD防护直接焊接。FB和OVP引脚对静电敏感,检验记录里有真实案例显示,裸手操作后引脚阈值漂移,需要在电路设计阶段就加入防护电阻或TVS。

误区四:PWM调光频率随便选。规格书建议PWM频率不低于10kHz,低于这个值可能出现可见闪烁,尤其在演示实验里,学生肉眼就能看出来。

Black SOP-8L chip with visible silver thermal pad and surrounding solder points(AI 生成)

误区五:把EN引脚当普通IO用。EN引脚内部有1.25V浮空上拉,如果直接接到MCU GPIO,要确认MCU输出电平与EN阈值匹配,否则可能出现意外关断或无法启动。

误区六:忽视电感饱和电流。电感选型不仅要算感值,还要看饱和电流和额定电流,规格书示例中Vin=12V、Vout=36V、Iout=1A、频率300kHz时计算得电感约20µH,但实际选型要留足裕量。

说完这些,再聊一个实务问题。

结论:不同人群怎么选

对教电子课程的老师来说,AH1120手电筒LED驱动方案值得引入课堂,原因在于参数清晰、拓扑典型、保护功能完整,学生能学到boost LED驱动的核心知识,也能理解反馈电压、调光控制、过温保护这些概念的实际落地。但建议在实验中提醒学生注意ESD防护和封装布局限制,避免"理论很完美,实物装不上"的尴尬。

对小批量试产的团队来说,AH1120手电筒LED驱动方案在成本可控的前提下能提供稳定的基础性能,但前提是做好PCB布局规划,尤其是功率回路和散热路径,建议在开板前就模拟一遍热设计与电气应力。

对通信与基站等工业应用背景的同学来说,可以从AH1120手电筒LED驱动方案的思路出发,理解非同步boost在宽电压输入场景中的取舍,但正式产品选型时建议对比更多参数,包括更宽的工作温度范围和更严格的可靠性要求。

首先,选型时务必向供应商索要最新版规格书,尤其是开关频率与热参数,不要只看二手数据;其次,打样阶段建议做一次满载温升测试,验证散热设计是否足够;第三,PWM调光演示时注意频率不要低于10kHz,避免闪烁;第四,FB和OVP引脚在设计PCB时预留ESD防护;第五,批量采购前确认供应商的交期承诺与MOQ;第六,课程实验用板可以预留不同封装的焊盘,方便对比SOP-8L(EP)与其他封装的布局差异。
