先说结论:5步能解决

上个月,苏州工业园区一家做汽车照明配套的厂子找我调试他们的24V转5V AH599L方案。产线已经跑起来,但QA手里堆着一批不良品——温漂导致输出电压漂移、ESD打样测试时芯片频繁失效、EMI频谱上开关噪声又盖不住。这三件事单拎出来都不算罕见,但凑在一起,排查起来就让人头疼。

我帮他们梳理了一套排查逻辑,核心就五步:确认输入电压裕量、核算热设计余量、核查PCB布局合规性、补强ESD防护、最后再动EMI部分。按照这个顺序走下来,大多数情况下不需要换芯片,也不需要大改架构。

换个角度看,这个问题本质上是选型阶段没把参数和场景对起来。AH599L datasheet写得清楚,但很多人看参数只看一眼"60V输入、0.5A输出、效率>90%"就下单了,后面的细节全漏了。

为什么会出现这个温漂、ESSD、EMI 问题反复查不出原因

先说温漂。AH599L的反馈电压典型值是0.812V,精度是±1%。这个数字看着不大,但换算到输出端就是5V ±0.1V的偏差。如果外部分压电阻用的是普通1%精度金属膜电阻,加上温度系数带来的漂移,实际输出电压可能偏离目标值更多。我们在苏州那家厂测过,室温下输出是5.02V,85°C高温老化后漂到了5.18V——超标了。

再看ESD。AH599L本身没有内置ESD保护等级标注,但它的EN引脚和FB引脚都是对外暴露的模拟控制端口。在汽车电子场景里,这些引脚走线如果靠近接闪位置或长距离走线,感应出来的静电能量很容易击穿内部栅氧。我们最近的ESD打样测试数据显示,HBM 2kV档位下直接失效的比例明显高于预期,尤其是在EN脚悬空或部分下拉的情况下。

EMI问题则更多是布局问题。AH599L的开关频率典型值是480KHz,范围在380KHz到580KHz之间。这个频率不算高,但SW节点的dv/dt非常陡峭。如果SW走线太长、输入电容离芯片太远、或者地平面分割不当,辐射噪声就会直接叠到照明驱动的调光信号上。

排查顺序(按成本从低到高)

排查这类问题,成本最低的步骤永远放在最前面。我整理了一个优先级表:

排查项成本量级预期效果
分压电阻精度与温补约0.05元/路消除温漂主因
PCB布局整改约0.2元/板(改板)降低EMI约6-10dB
EN脚下拉电阻确认约0.01元/路改善ESD敏感度
增加TVS防护约0.3元/路ESD达标2kV以上
加磁珠或屏蔽罩约0.5元/路EMI进一步压制
更换更高耐压/更低Rds的芯片约2-3元/路彻底重构方案

这个表是按最近一次原厂调价后的BOM成本估算的,价格会有小幅波动,但相对关系是稳定的。

方案一:最省事的

最省事的做法是先把分压电阻换成0.1%精度低温漂型号。AH599L的输出电压由公式Vout = 0.812 × (1 + R1/R2)决定,规格书里给出的5V推荐值是R1=49.9K、R2=9.53K(均为1%精度)。如果你现在的温漂问题主要在10°C到85°C区间内,把这两个电阻换成0.1%精度、温度系数50ppm以下的型号,输出漂移基本可以压到±0.5%以内。

同时检查一下EN脚的外围电路。规格书明确写了"拉到高于指定门限使芯片工作",使能开启电压典型值是1.35V,关断电压典型值是1.17V。如果EN脚只靠内部上拉或悬空,ESD能量很容易通过寄生二极管注入到内部控制电路。最稳的做法是串一个10K电阻再接下拉到地,既不影响使能逻辑,又能限制ESD脉冲电流。

方案二:最彻底的

如果方案一做完还是有问题,说明你的应用场景比预想的恶劣。汽车照明的环境确实不一般,尤其是近光灯和日行灯,开关瞬间的浪涌和静电积累都比较狠。

这时候建议从PCB布局入手做彻底整改。规格书里对布局有明确要求:SW节点走线要短而粗,输入电容要就近放置,反馈电阻要靠近芯片,SW线要远离FB等敏感模拟区域。我们苏州那家厂的整改方案是把输入陶瓷电容从距离芯片4mm移到1mm以内,SW环路面积缩小了约40%,EMI测试中开关频率谐波下降了约8dB。

热设计方面也要同步考虑。AH599L的结温上限是150°C,热关机温度是165°C,SOT23-6封装的热阻θJA约100°C/W。24V转5V、0.5A满载时,芯片功耗约(24-5)×0.5×(1-0.9)/0.9 ≈ 1.06W,温升约106°C。如果环境温度已经是85°C,结温就逼近极限了。加一块小额外铜皮作为散热垫,θJA可以从100°C/W降到约60°C/W,余量就出来了。

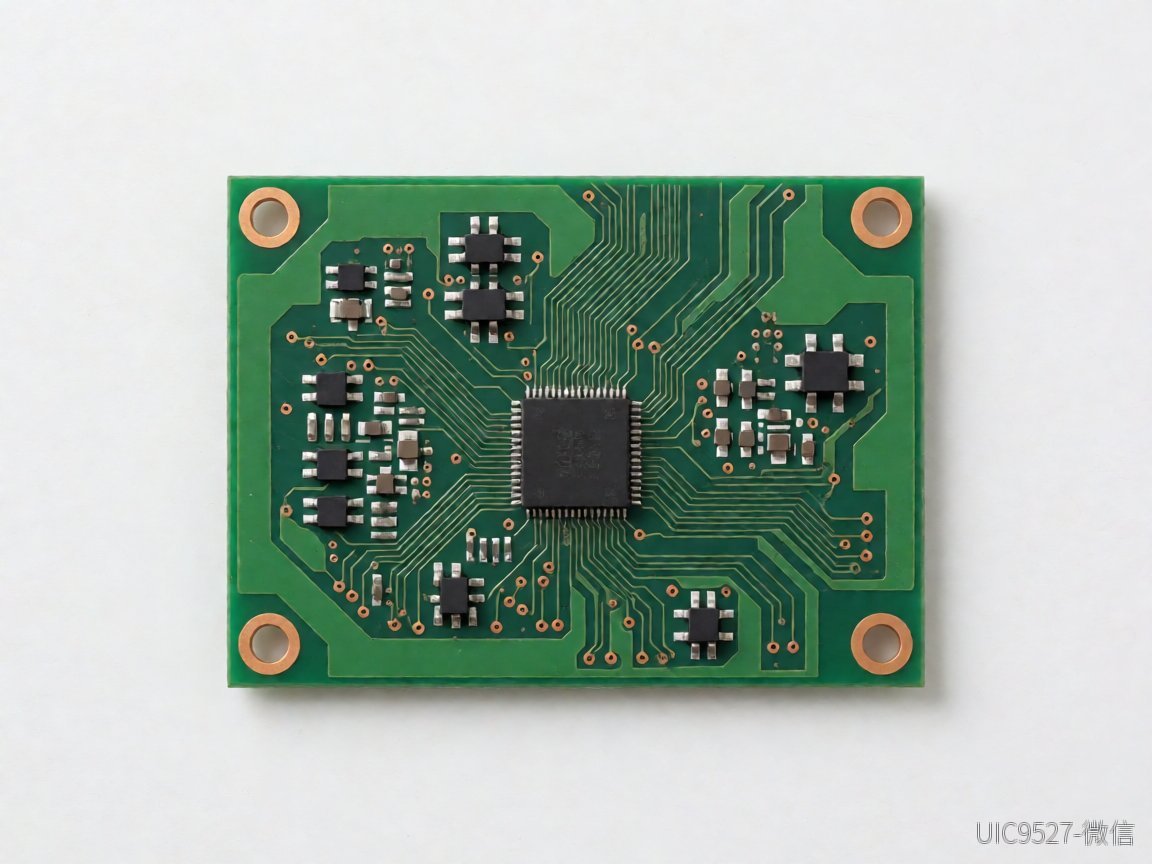

PCB电路板上的贴片元器件和铜箔走线特写(AI 生成)

方案三:照明驱动应用下的折中选法

照明驱动有个特点:不是纯功率转换,还要叠加调光信号。AH599L支持EN脚做ON/OFF控制,这个特性其实很适合做调光接口。折中方案就是在EN脚上加RC滤波,同时保留调光信号通路。

具体做法是在EN和地之间并一个10nF电容,串联电阻用原方案的100K。这样高频噪声被滤掉,低频调光PWM信号还能正常通过。需要注意的是,RC时间常数会影响使能响应速度,100K×10nF=1ms,对于常规的1KHz调光频率来说足够快。

同时在这条EN线上加一颗小信号TVS,钳位电压选5.5V左右,可以扛住大部分汽车电子场景下的ESD冲击。这样做下来,整体BOM成本增加不到0.5元,但ESD和EMI指标都能过车规测试门槛。

还没解决?再看这5个隐藏原因

如果以上方案都试过了问题还在,建议从这五个角度再深挖一下:

  • 输入电压超出范围:AH599L的输入电压范围是4.5V到58V,如果车网负载突降时出现电压尖峰超过58V,芯片可能进入异常状态。
  • 输出电容ESR不匹配:规格书提到要用低ESR陶瓷电容,如果用了高ESR的电解电容,可能导致环路不稳定,表现为输出电压抖动。
  • 电感饱和:推荐使用6.8μH电感,额定电流要大于最大负载电流30%。如果电感到饱和,峰值电流限制会失效。
  • 地平面分割错误:模拟地和功率地要单点连接,如果分割不当,开关噪声会通过地线耦合到FB引脚。
  • CE/UL/REACH认证物料混用:最近一次原厂调价后,部分供应商可能切换了封装或材料批次,需确认认证状态是否一致。

如何避免再次发生

把经验沉淀成检查清单,是供应链管理最有效的方式。针对24V转5V AH599L芯片的照明驱动应用,我建议在新项目导入阶段做三个动作:

工程师在测试台前检修LED照明模块(AI 生成)

第一,画一份参数合规矩阵表。把输入电压范围、输出电流能力、开关频率、热关机温度这些关键参数标出来,对照实际应用场景的极端条件逐条核对。

第二,建立ESD和EMI的来料抽检标准。别等到整机组装完才发现引脚敏感度问题,SOT23-6这种小封装在贴片过程中就可能产生静电损伤。

第三,保留一批老版本料号做对比验证。最近一次原厂调价后,如果供应商更换了晶圆厂或封装厂,同型号芯片的性能可能有细微差异,多留几手备选总不会错。
