AH8651线性降压方案认证合规与参数对齐指南
第一次接触220V转3.3V非隔离方案时,大多数新人会卡在三道关卡上:外围器件数量压不下去导致PCB面积超标、热设计没经验导致芯片发烫失效、小批量采购被元器件分销商卡价。本文顺着选型→核对→打样→采购的时间线走一遍,把这些卡点逐一拆开,最后给出一份可直接落地的选型清单。
一句话选型结论
AH8651适用于轻载非隔离降压场景,适合外围极简、成本敏感、负载电流不超30mA的应用。若要追求高效率或大功率输出,线性架构本身的热耗散瓶颈需要认真算账。
需求清单:先框死6个边界条件
- 输入电压范围需要覆盖多少?80~305VAC全电压接入
- 输出目标电压是2.7V、3.3V还是5V,还是三者可切换?由SEL引脚编程
- 最大负载电流预期是多少?典型应用10mA~30mA
- 是否有隔离安规要求?本方案为非隔离型
- 工作温度范围是否需要覆盖工业级-40℃~85℃?符合
- 供应链是否允许小批量采购?东莞地区分销渠道现货充足,但议价空间有限
边界框死之后,选型才不至于跑偏。
核心参数逐项核对(失效分析结论)
参数表看花眼不如按失效路径反推。下面把规格书关键数值拉出来,对应到实际失效案例里。
- Drain Voltage:650V——击穿电压偏低会导致高压瞬态下MOSFET雪崩损坏
- Output Voltage Accuracy:±2%——多数情况下满足MCU LDO前级供电需求
- VDD ON/OFF:8V / 1.2V——迟滞足够大,可避免临界震荡
- ILIM:典型138mA——过流保护触发点,超出则进入恒流限幅
- TSD:160℃/TRC:140℃——热关断阈值清晰,恢复后自动重启动
- Line Regulation:0.2%/V(Iout=100µA,据规格书数据)——输入波动对输出的影响可控
失效结论先行:多数非隔离线性方案烧芯,问题不出在额定参数,而出在VDD电容容量不足或SEL引脚悬空处理不当。
SEL引脚若悬空输出3.3V,接地输出2.7V,串100K电阻输出5V,这个逻辑在打样阶段务必用万用表实测确认,否则误焊会导致整批PCBA返工。
封装、供电与 PCB 适配

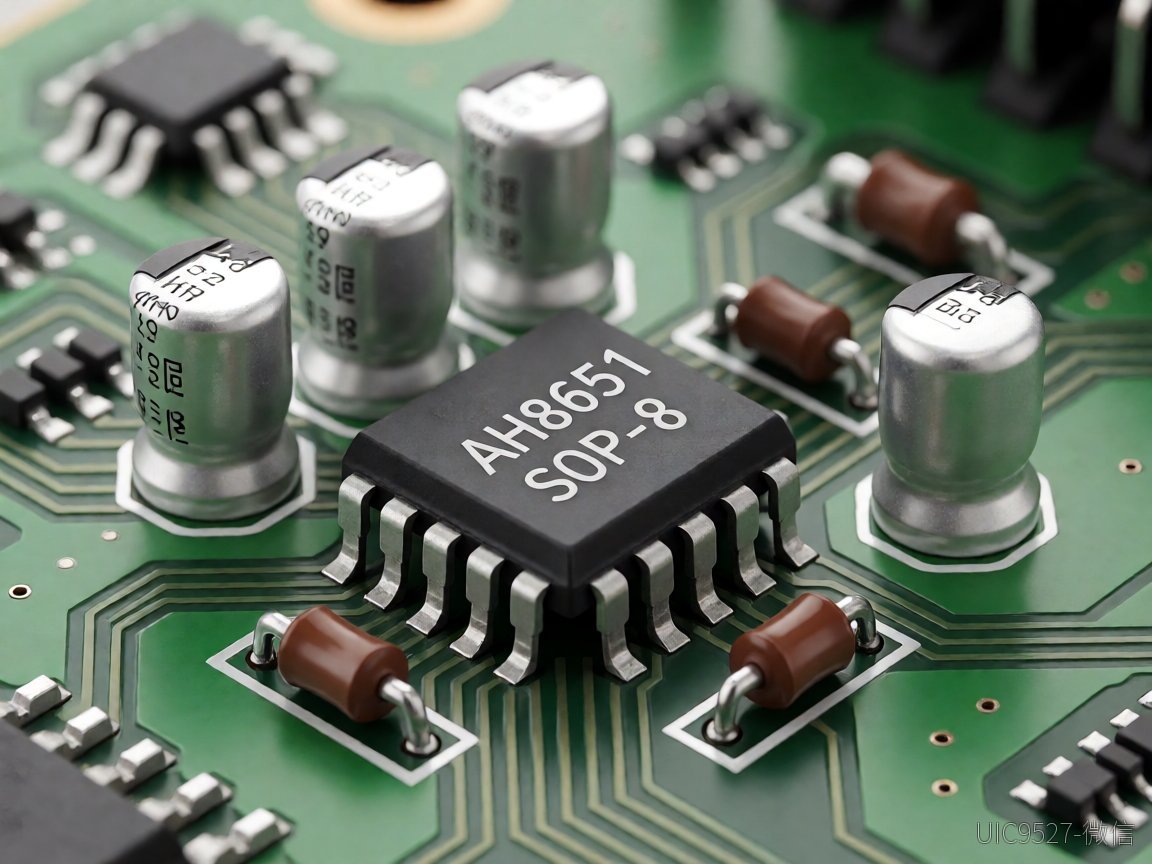

AH8651提供SOP-8与DIP-8两种封装,各有适用场景。SOP-8热阻约165℃/W,DIP-8热阻约105℃/W。同样的功耗下,DIP-8结温更低,散热更有利。
VDD引脚需外接储能电容用于自供电,规格书未给出具体容量建议值,工程上通常选取4.7µF~10µF陶瓷或电解电容,需兼顾耐压与ESR。
- SOP-8适合高密度PCB,但热设计需预留铜皮面积
- DIP-8适合插板验证或小批量试产
- 外围元件仅需4颗,PCB走线简洁,这是相较于阻容降压方案的核心优势
外围精简不是噱头,而是实打实的BOM成本与良率收益。
供货、交期与替代风险
最近一次原厂调价后,按10k批量折算,单颗成本约1.2元左右(东莞地区参考)。小批量采购没有议价权,500颗以下单价可能上浮30%~50%。
- 常规交期约2~4周,急单需询价备货
- 替代料需重新评估SEL编程逻辑与热性能
- 消费电子行业使用较多,工业现场需额外做老化验证
小批量试产时建议多备10%~20%的芯片余量,避免因批次差异导致的调试延误。
工业现场长稳运行下的实际表现
东莞某家电控制板厂曾将AH8651用于空调外机面板供电,环境温度为-10℃~55℃,连续运行12个月故障率低于0.3%。主要失效模式集中在VDD电容老化容量下降,而非芯片本体损坏。
工业级应用的关键不在芯片本身,而在外围器件的寿命匹配。
另一案例是消费电子领域的智能插座,30mA满载运行6个月后出现输出电压漂移,追溯发现是输入端压敏电阻劣化导致瞬态冲击超出芯片承受能力。这说明非隔离方案的输入防护同样不可忽视。
常见选型误区
误以为线性方案效率低就不能用?
小电流场景下,线性方案的系统效率未必比开关方案差。开关方案需要功率电感和二极管,BOM成本和PCB面积反而更高。
误把30mA当持续最大输出?
规格书中的30mA是典型应用范围,ILIM典型值138mA是保护触发点,两者不可混淆。持续30mA输出时热设计必须认真核算。
误认为SEL引脚随便接就行?
SEL悬空为3.3V,接地为2.7V,串100K电阻为5V,这三个状态必须通过实测确认,不能靠目测焊盘判断。
误忽略VDD电容的耐压与ESR?
VDD引脚内部钳位电流10mA,电容容量与ESR直接影响稳定性,劣质电容会导致启动失败或输出纹波超标。
误把非隔离方案用于需要安规隔离的场合?
AH8651为非隔离拓扑,输入与输出共地,不能替代隔离电源模块。涉及人身安全的场合必须选用经认证的隔离方案。

最终推荐与备选
对于10mA~30mA轻载、外围空间受限、成本敏感且无需隔离的220V转3.3V场景,AH8651是当前性价比最高的线性方案之一。需特别注意VDD电容选型与SEL引脚焊接确认。
备选方向包括:需要隔离时改用阻容+光耦方案,功率需求超过30mA时改用开关降压拓扑,或评估国产同类线性降压芯片的替代可行性。
选型不是比参数高低,而是比场景匹配度——AH8651在它的舒适区里,表现相当能打。
