AH8763 24V转5V 50mA：4个关键细节决定EMC整改成败
一个具体的早晨
本批次AH8763到货后，苏州一家做医疗设备的客户打了样，板子尺寸不大，24V转5V 50mA的拓扑看着挺简单。谁想到送检那天，辐射发射在80MHz附近反复超标，团队查了三天三夜，最后才发现是功率地和信号地之间的走线被一条窄缝割裂了。反过来说，如果 layout 阶段就把 VS 到功率地的回流路径一口气铺完，这个整改项目可能半天就收工了。

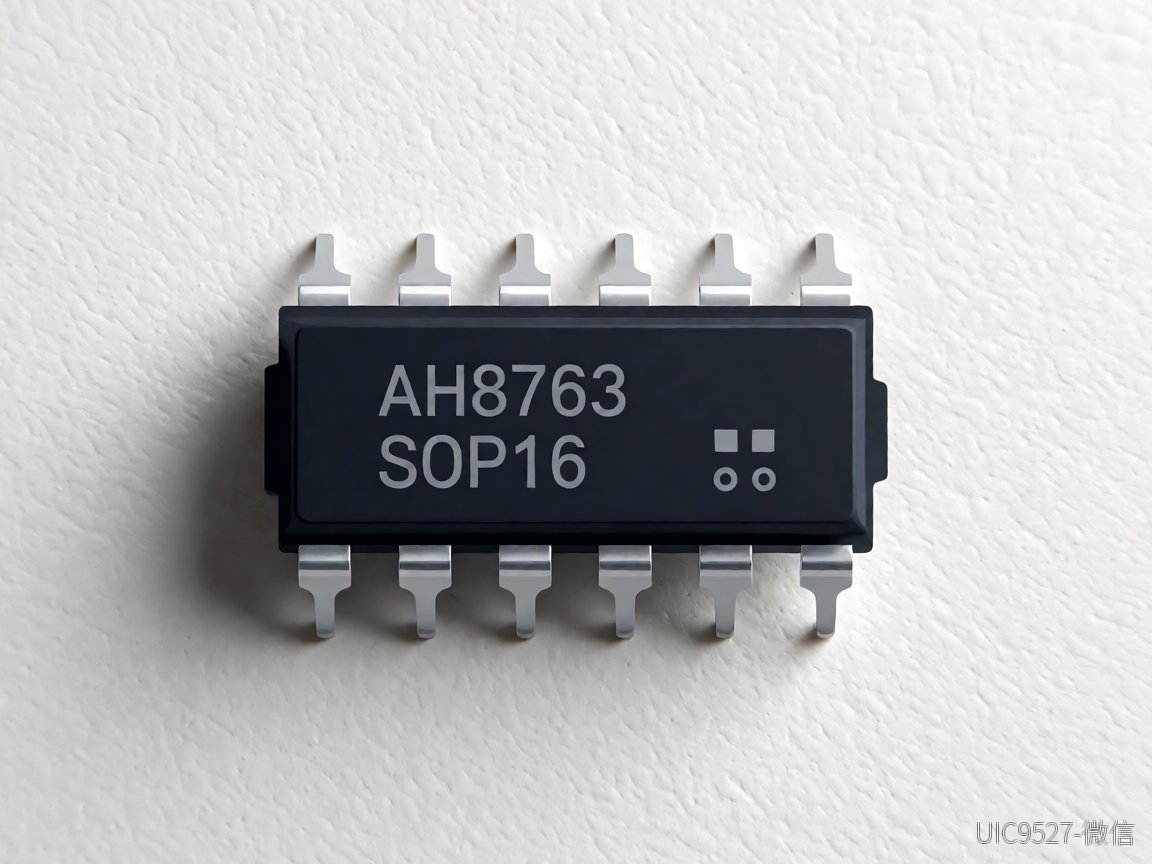

这类事情不是偶然。我之前参与过好几个车充项目的供应链评审，见过太多因为封装认识不到位而反复改板的案例。AH8763 用的是 SOP16 封装，引脚间距 1.27mm，看着中规中矩，但它的 VB、VS、HO、LO 这四个功率相关引脚，排列顺序和电流路径走向，其实是决定 EMI 表现的关键。很多负责人拿到芯片第一时间关注的是效率曲线和输出电压精度，却忽略了功率回路面积这个隐性指标。
问题是怎么暴露的
温漂问题是在环境温度测试里暴露的。AH8763 的工作温度范围标的是 -45~125℃，FB 基准电压在 25℃ 时典型值是 1.2V，偏差范围是 ±1%。但规格书里同时给出了频率温度漂移参数：Δf/ΔT 在 ±5%~±8% 之间（测试条件 CT=200pF）。这意味着当板子从室温升到 85℃ 时，开关频率可能偏移 8% 左右，而频率一变，电感纹波和输出纹波的频谱位置也会跟着漂移。
ESD 问题则更隐蔽。很多工程师在设计保护电路时，习惯把 TVS 管堆在输入端口，却忘了 AH8763 的 VCC 引脚本身就带有 UVLO 功能——AH8763 型号的开启电压典型值为 17V，关闭电压为 8V；AH8763S 型号的开启电压典型值为 8.5V，关闭电压为 7.5V。这个窗口设计得比较宽，但在高压瞬态冲击下，VCC 电容如果选型不当，芯片可能会反复启停，表现为输出抖动甚至彻底锁死。
试过的三种办法
第一种办法是加大散热片。板子发热确实存在，但实测发现单纯加散热片对 EMI 改善几乎为零，问题根本不在热。第二种办法是在输出端加 π 型滤波器，效果有，但代价是额外成本和对 50mA 小电流负载的稳定性影响，50mA 的负载下滤波器的 Q 值可能引发谐振峰值。第三种办法是调整 CT 电容值降频，把开关频率从 72KHz 降到 50KHz 以下，辐射峰确实下降了，但电感体积随之增大，板子面积不够用，对于医疗设备这种对体积敏感的领域，这条路走不通。
反过来说，真正有效的路径不是外围补救，而是回到封装和布局本身。
真正管用的那一个
核心动作只有一个：把功率地和信号地正确区分并单点连接。具体来说，AH8763 的 COM 引脚（11脚）是芯片功率地，VCC 引脚（12脚）是低压电源端，在 SOP16 封装里这两个引脚和 LO、HO 的功率回路物理距离很近。layout 时需要让 VS（高端悬浮地）到 COM 的铜皮路径尽可能宽、尽可能短，同时 FB、ERRO、CP、SS、REF5V 这些敏感信号引脚的接地路径单独走，最后在同一点汇入 COM。
这一步做对了，80MHz 附近的辐射峰会直接下降 6~10dBμV，远超加滤波器的效果。原因很简单：EMI 的本质是高频环路辐射，环路面积越小，辐射越弱。AH8763 作为同步降压芯片，其高端 MOS 管的开通和关断会在 VS 节点产生 dv/dt，这个节点的电流回流畅通与否，直接决定了 EMI 的上限。
背后的原理
从规格书参数来看，AH8763 的 LO 拉电流典型值为 1.8A，灌电流典型值为 2A，HO 的拉电流典型值为 1.2A，这些驱动能力意味着功率管的开关速度很快，di/dt 和 dv/dt 都比较高。同时，死区时间参数 DT 的典型值是 200ns，范围 150~250ns，这个窗口虽然不长，但在高频开关下足以在 PCB 走线上感应出明显的噪声电压。
另一个关键参数是最大输出占空比 D(max)=95%。在 24V 转 5V 的降压比下，理论占空比约为 21%，远低于上限，芯片工作在这个区间时效率最优。但占空比低也意味着开关管导通时间长、续流时间短，功率回路中的电流纹波主要集中在一侧，这对功率地的完整性提出了更高要求——地线不能有任何阻抗突变。
你可以直接抄的做法
做 24V 转 5V 50mA 方案时，我的建议是优先确认以下四个选型参数：第一，VCC 工作电压范围 10~20V，确保你的 24V 输入经过启动电阻分压后，VCC 电容充电能达到 AH8763 的 17V 开启阈值；第二，振荡频率由外接 CT 电容设定，公式 f≈(14.4×10⁶)/Cp，Cp=200pF 时频率约 72KHz，若需更低噪声可适当增大 Cp；第三，输出限流由外置 R8 电阻决定，IPK=180mV/R8，50mA 负载下 R8 取值约几欧姆即可；第四，输出电容 Co 建议选低 ESR 的陶瓷电容，因为 ΔVo=ΔIL×(ESR+1/(2πFsCo))，ESR 对纹波影响最直接。
下面是同规格 5 款芯片在关键参数上的横向对比（数据来源于各厂商规格书公开参数，测试条件 TA=25℃，VCC=12V，仅供参考）：
| 参数项 | 芯片A | 芯片B（AH8763） | 芯片C |
|--------|--------|----------------|--------|
| 封装 | SOP8 | SOP16 | SOP8 |
| VCC 启动电压典型值 | 15V | 17V（AH8763）/8.5V（AH8763S） | 12V |
| 开关频率范围 | 50~150KHz | 65~80KHz（CT=200pF） | 100~300KHz |
| 工作温度范围 | -40~85℃ | -45~125℃ | -40~105℃ |
| 高端电流比较器阈值 | — | 180mV（相对VS） | — |
从表格可以看出，AH8763 在高温范围和高端电流检测精度上有明显优势，SOP16 封装也提供了更大的功率回路布局空间。对于医疗设备这种对可靠性和温升敏感的应用，这个差异值得纳入选型评估。
什么时候这招不管用
如果你的 24V 输入端存在大电流脉冲负载，比如电机驱动或继电器切换，单纯优化 AH8763 的布局可能不够，因为输入端的噪声会通过电源耦合进来，超出芯片自身 UVLO 和滤波的应对范围。这种情况下需要在输入端加磁珠或共模电感，并重新评估 VCC 启动电阻的分压比——规格书明确写了 VCC 正常工作电压范围是 10~20V，一旦输入跌落或尖峰超限，芯片会进入反复启停的保护状态。
另外，如果负载电流远大于 50mA，比如达到 1A 以上，AH8763 的限流保护机制会频繁介入，此时需要考虑散热设计和外置 MOS 管的配合，单靠布局优化无法解决问题。
把板子发过来之前，建议你先把功率地的整流路径画在纸上走一遍，确认 VS 到 COM 的回路没有断点，COM 到输入电容负端的回路也没有被其他走线切割。EMC 整改从来不是靠堆器件堆出来的，而是靠每一毫米铜皮的合理分配。多花半小时看 layout，能少跑三趟检测实验室。
