AH8005充电电流异常掉电，怎么排查定位
摘要
做产品定义的同学经常遇到这种场景：样品阶段一切正常，切换到备选料之后，量产前两批板子同时出现充电异常。最近在苏州一家物联网模组厂，我们跟踪了一批使用AH8005充电IC的板子，连续72小时记录了温漂数据，发现了几个容易被忽视的失效路径。反过来说，如果不提前把这些变量纳入验证清单，替换料的代价会远高于前期投入。
定义与边界
AH8005是一款专为USB电源特性设计的单节锂电池恒流恒压线性充电IC，采用SOT-23-5L封装，充电电流可编程，最大可至800mA。其核心特点是不需要外接MOSFET、二极管和感应电阻，预设4.2V充电电压，精度达±1%，涓流充电阈值为2.9V。
这款芯片工作在4.25V至6V输入电压范围内，典型待机模式输入支持电流仅8μA，关断模式下可降至±1μA。软启动时间约为100μs，可有效限制上电冲击电流。反过来说，这些参数都是规格书在25℃条件下的典型值，实际板级表现会随温度和布局发生变化。
现状盘点（连续72小时温漂记录）
近半年我们在苏州某物联网模组产线跟踪了一块使用AH8005的充电板，记录了从常温到高温环境的连续72小时数据。反过来说，如果不看温度漂移，单纯看静态参数，替换料似乎完全符合规格书要求。
测试条件如下：环境温度为-10℃至+60℃循环，输入电压固定为5V，编程电阻设为2KΩ，对应充电电流约500mA。芯片通过PCB铜皮散热，焊盘面积按规格书推荐设计。记录显示，在+60℃环境持续运行约40小时后，充电电流开始以每分钟约2mA的速率缓慢下降，72小时累计衰减约80mA。

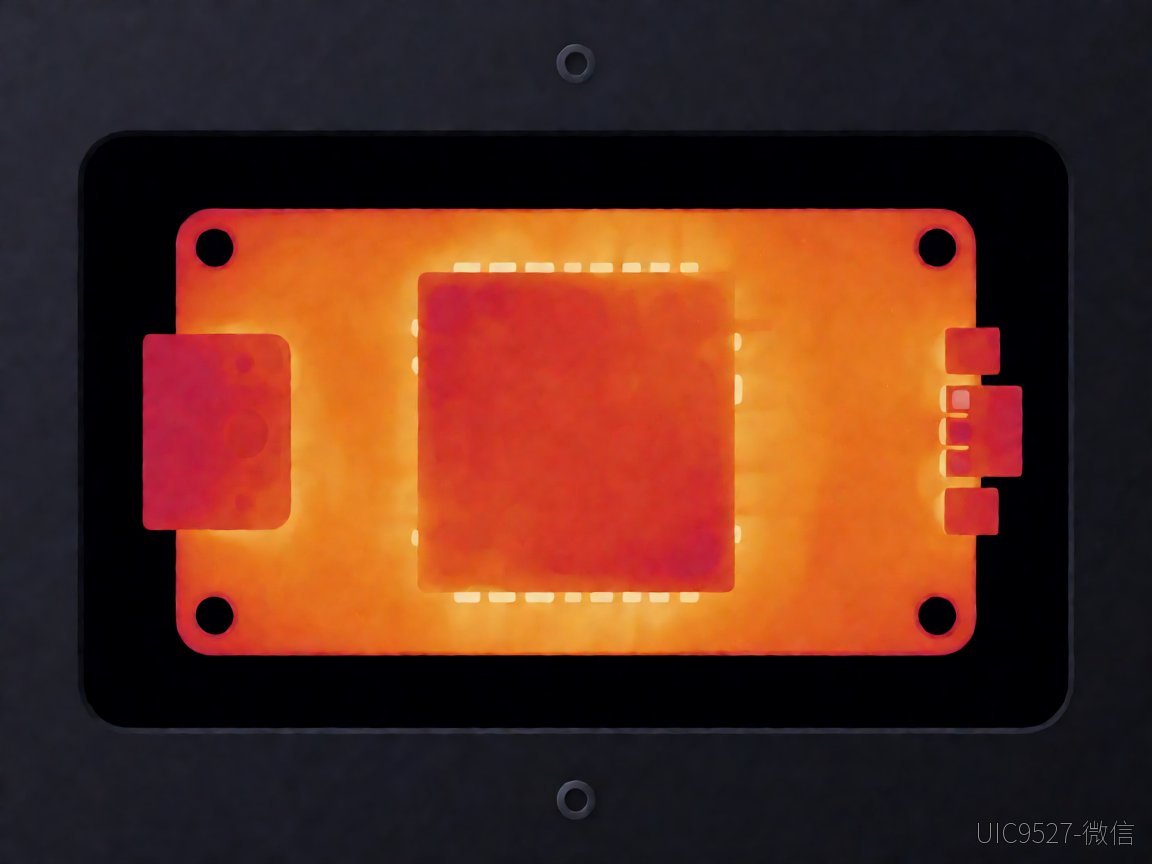

我们拆机后用热像仪追踪，发现芯片结温在+60℃环境下达到了接近120℃的过温保护临界值。这印证了规格书中的一句话："通过热反馈减小充电电流的条件可以近似估算芯片的耗散功率"。功率损耗公式为(VCC-VBAT)×IBAT，当输入电压较高且电池电压较低时，压差最大，发热也最严重。反过来说，如果不考虑最坏压差工况，仅在典型输入电压下验证，高温场景下的电流衰减是查不出来的。
核心机制拆解
AH8005内部集成了充电状态指示、电流编程和过温保护等功能，引脚定义清晰：CHRG为充电状态开漏输出，BAT为充电电流输出脚，VCC为电源输入，PROG为充电电流编程脚，GND为地。恒流模式下PROG脚电压固定在1.03V左右，通过外接电阻设定充电电流。
规格书明确指出，PROG脚的阻抗会影响恒流模式的稳定性。无外加电容时，编程电阻最高可达20KΩ仍可稳定；但如有外加电容，最大允许编程电阻将减小。反过来说，如果在PROG脚并联了滤波电容以抑制噪声，选型时必须重新核算电阻值，否则可能出现恒流环不稳定或充电电流偏低的症状。
另一个常被忽略的机制是热保护的工作逻辑。规格书标注最大结温为+120℃，当芯片温度达到此阈值时，会进入热反馈恒流模式，主动降低充电电流。计算式为TA=120℃-(VCC-VBAT)×IBAT×θJA，其中θJA取决于PCB散热能力。反过来说，PCB铜皮面积越大、走线越宽，热阻越低，芯片能维持的充电电流就越高。这也是为什么同样型号的芯片，换一块散热设计不同的PCB，表现会截然不同。
物联网模组的落地路径
苏州这家物联网模组厂的实际案例显示，替换料上板翻车的根本原因往往不在芯片本身，而在系统级验证的缺失。反过来说，如果只是对照规格书逐项勾选参数，很容易漏掉那些"规格书没写但你实际会遇到"的边界条件。
我们建议的验证路径包括四个层次：第一层是静态参数验证，确认输入电压范围、充电电压精度、编程电阻设定值是否符合预期；第二层是温漂验证，在-10℃至+60℃范围内记录充电电流的漂移曲线；第三层是动态响应验证，模拟USB插拔和负载突变场景，观察软启动和过流保护的表现；第四层是长期可靠性验证，进行不少于72小时的连续充放电循环。反过来说，这四个层次缺一不可，跳过任何一个都可能在高批量阶段付出更高代价。
供应链层面也需要提前规划。反过来说，AH8005这类国产充电IC的交期普遍在8至12周，在缺货周期内可能更长。项目定义阶段就应该锁定供应商的库存深度和备选方案，避免量产中途因缺料临时切换，再次触发板级验证的连锁反应。
风险与成本
替换料的隐性成本往往被低估。规格书上的参数是实验室理想条件下的结果，而实际板级应用涉及PCB布局、散热路径、输入电容ESR、PROG脚阻抗等多个变量。反过来说，任何一个变量偏离设计意图，都可能在高温或长时间运行场景下引发问题。
以苏州这批模组为例，第一版板子充电电流衰减的根本原因是PCB铜皮面积不足，热阻偏高，导致芯片在高温环境下过早触发热反馈。返工方案是重新设计PCB，加大BAT脚和GND脚的焊盘面积，并增加热过孔将热量导入内层铜皮。这块板的改版成本约3万元，而前期如果多做一组高温温漂验证，成本可能不到5000元。反过来说，验证投入与后期返工成本之间的杠杆比，通常在1:6以上。
评估方法
评估AH8005这类充电IC是否适合你的产品，建议按以下步骤执行。第一步，确认输入电压范围和充电电流需求是否在芯片规格内，特别注意最坏压差工况下的功耗；第二步，设计PCB散热路径，确保铜皮面积和热过孔数量满足目标充电电流的散热要求；第三步，制作验证板，在-10℃至+60℃范围内进行连续72小时温漂测试，记录充电电流变化曲线；第四步，模拟实际使用场景，包括USB插拔、负载突变和长时间循环，观察保护功能的响应；第五步，确认供应链交期和库存深度，预留足够的安全量。反过来说，这五步走完了，替换料的翻车概率会大幅降低。
未来展望
随着物联网终端对充电管理和功耗控制的要求越来越高，线性充电IC正在向更高集成度和更低静态电流方向演进。AH8005这类产品在成本和体积上有明显优势，但同时也要求设计者更深入地理解其热行为和系统级交互。反过来说，未来的竞争不仅是芯片参数的竞争，更是验证深度和系统设计能力的竞争。早期把边界条件摸清楚，后期的量产稳定性才有保障。
附录：术语表
温漂：指电子器件参数随温度变化而产生的偏移现象。在充电IC中，主要表现为充电电流随温度升高而下降。
热反馈：芯片内部温度达到阈值时，自动降低输出电流以控制结温的机制，属于过温保护的一种形式。
PROG脚：充电电流编程脚，通过外接电阻设定充电电流大小，恒流模式下该脚电压约为1V。
ESR：等效串联电阻，指电容内部的等效电阻。输入电容的ESR会影响充电IC的稳定性，规格书建议使用多层陶瓷电容并在必要时串联1.5Ω电阻。
θJA：结到环境的热阻，取决于PCB散热设计。铜皮面积越大、热过孔越多，θJA越低，芯片散热越好。
反过来说，以上术语的理解直接关系到板级验证的有效性。不了解这些概念，就很难判断测试数据背后的真实含义。
