近两季度车载充电方案一致性问题分析与解决指南
先说结论：5步能解决
AH8388车载充电方案出现的批次一致性问题，多数情况下可以通过五个步骤解决。成都储能客户反馈的案例中，不同批次的芯片在相同负载条件下温升差异明显，根源在于生产批次间的内部MOSFET导通电阻波动。据规格书数据，AH8388集成的高侧MOSFET导通电阻典型值为76mΩ、低侧为52mΩ（测试条件：IOUT=1A，VOUT=3.3V），这个参数范围若在生产中出现离散，直接导致不同批次产品的功耗差异。
排查第一步，用四位万用表测量输入端对地阻抗，确认是否存在轻微短路或漏电。第二步，用示波器观察SW节点波形，检查是否有异常振铃或过冲。第三步，测量FB引脚电压，确认反馈网络是否偏离1.2V典型值。第四步，对比同批次与不同批次产品的负载调整率曲线。第五步，记录温升数据并与规格书中的效率曲线对照。
近两个季度多家方案集成商反馈，部分批次AH8388车载充电方案在车载工况下出现输出过压保护频繁触发的问题，反馈电压阈值规格为1.2V，过压阈值为1.3V，这个窗口在实际应用中容易受到外部干扰。
接下来，逐一拆解每个步骤背后的原因和操作方法。
为什么会出现这个批次一致性差、来料质量不稳
原因通常来自三个方面：一是晶圆工艺波动，不同批次晶圆在光刻和离子注入环节存在固有偏差，导致MOSFET的导通电阻离散；二是封装测试筛选标准不一，部分供应商在不同时期的测试工装校准状态不同；三是存储和运输条件差异，温湿度变化会影响物料性能。
成都某新能源客户在返修分析中发现，某批次AH8388车载充电方案产品在高温高湿环境下失效，失效模式表现为输出纹波增大。进一步切片分析发现，该批次产品的内部键合线电阻偏高，导致实际导通电阻超出规格书标称范围。
另一个典型案例是输入过压保护触发不稳定。规格书规定输入过压保护阈值为33V，但部分批次产品在28V输入时就会出现保护动作，这说明保护电路的阈值存在批次间差异。
这类问题在车载应用场景中尤为突出，因为汽车电子对可靠性的要求远高于普通消费电子。车载工况下，输入电压可能在6.5V到30V之间波动，任何参数的微小偏差都可能导致系统工作异常。
排查顺序（按成本从低到高）
成本最低的排查手段是目检和基础电测。用放大镜检查PCB焊点是否存在虚焊、连锡，用万用表测量输入输出端阻抗是否正常。这个阶段几乎不需要额外投入，但能排除大部分来料问题。
第二层是示波器观测。在AH8388车载充电方案的SW节点接入示波器探头，观察开关波形。正常工作时，SW节点应呈现标准的Buck拓扑波形，开关频率为100kHz。如果观察到异常振铃或波形畸变，需要检查PCB布局和寄生效应。

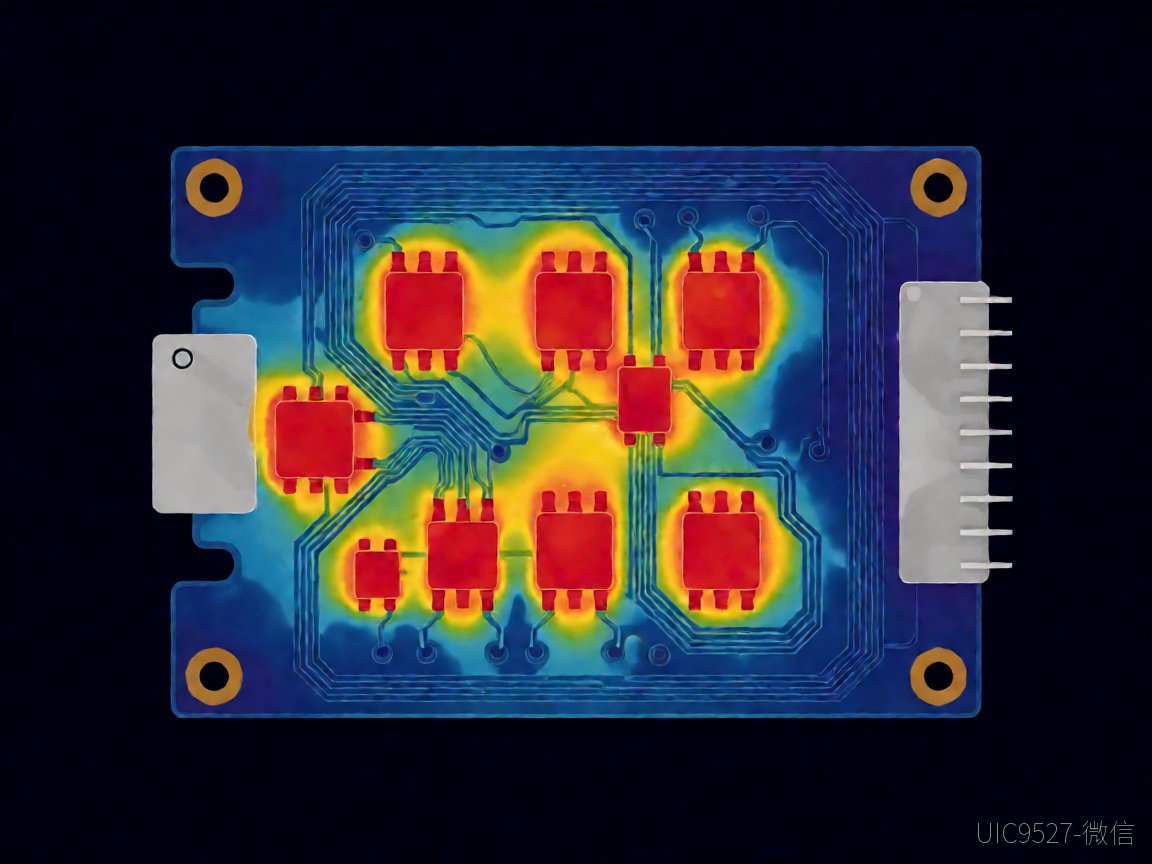

第三层是热成像分析。用热像仪扫描工作态下的PCB，定位异常发热点。导通电阻偏大的批次会在高侧或低侧MOSFET区域出现明显温升。
第四层是参数完整测试。在不同输入电压和负载条件下，测试效率、纹波、负载瞬态响应等关键参数，并与规格书典型值对照。
最高成本的排查是送样到第三方实验室做失效分析。包括X-Ray、SEM、切片等手段，可以精确定位失效机制。
| 排查手段 | 成本等级 | 能发现的问题类型 | 适用阶段 |
|---|---|---|---|
| 目检+万用表 | 最低 | 明显焊接缺陷、短路 | 来料检验 |
| 示波器观测 | 低 | 开关波形异常、振铃 | 样机调试 |
| 热成像 | 中 | 局部过热、功耗异常 | 可靠性验证 |
| 参数完整测试 | 中高 | 效率、纹波等参数偏离 | 批量验证 |
| 第三方失效分析 | 最高 | 微观失效机制 | 疑难问题分析 |
接着往下拆，看看三种解决方案分别适合什么场景。
方案一：最省事的
更换供应商并加强来料检验是最省事的做法。对于刚入行的硬件工程师来说，如果遇到批次一致性问题，最直接的办法就是联系采购更换供应商批次，同时在IQC环节增加关键参数测试项目。
具体操作是在来料检验表中增加以下测试项：输入电压范围测试（6.5V到30V）、空载电流测试（规格书典型值为1mA）、输出短路保护测试。这三个测试可以在烧板前完成，成本极低。
需要强调的是，这个方案的前提是确认问题确实来自器件批次，而不是PCB设计或生产工艺。很多情况下，问题出在PCB布局不合理，而非器件本身。
这个方案适合问题发生在小批量试制阶段、且时间压力较大的场景。对于量产项目，如果批次问题频繁发生，需要考虑更彻底的解决方案。
方案二：最彻底的
重新设计PCB布局和优化外围元件是彻底解决问题的方法。AH8388车载充电方案的PCB布局对性能影响显著，规格书明确建议：C1、C2和C3、C4的接地应尽可能小，并连接到系统接地平面；电流检测电阻R3应靠近芯片放置，远离SW等噪声节点。
具体问题可能是：输入电容离芯片太远，导致高频环路面积过大；输出电容ESR过高，影响稳定性；或者反馈电阻走线经过噪声区域，导致FB电压采样失真。
解决方案包括：缩短高频功率环路面积，将输入电容尽可能靠近VIN和PGND引脚；选用低ESR的输出电容；反馈电阻走线加保护地包裹，远离SW节点。
这个方案需要一定的PCB设计经验，但对于长期项目来说，一次性的设计优化投入是值得的。
方案三：电源方案调试下的折中选法
在现有PCB基础上，通过调整反馈电阻和补偿网络来优化性能是折中方案。当PCB已经打样投产、无法修改_layout_时，这个方案最为实用。
AH8388车载充电方案的输出电压由R1、R2分压网络设定，内部参考电压为1.2V。如果实测输出电压偏高或偏低，可以通过微调R1、R2阻值来补偿。规格书给出的典型配置为R3=10k、R2=10k、R1=31.6k，这个组合可以提供一定的线路压降补偿。
另一个可调参数是IADJ引脚的外接电阻，它设定过流保护阈值。上管电流限制典型值为5.5A，下管为4.5A，通过调整IADJ可以改变保护点。
这个方案的局限在于，它只能补偿参数偏差，无法解决根本的结构问题。如果批次间差异过大，可能需要配合方案一或方案二使用。
还没解决？再看这5个隐藏原因
如果上述排查和解决方案都没有解决问题，需要检查以下隐藏因素：一是PCB材料，不同厂商的FR-4材料介电常数存在差异，影响高频特性；二是焊接温度曲线，回流焊温度 profile 不符合要求会影响焊点质量；三是输入电源质量，车载电源存在大量噪声和毛刺；四是散热设计，PCB铜箔面积和过孔数量影响散热能力；五是元件选型，电感和电容的参数是否满足规格书要求。
例如，某客户在排查时发现，问题源于输入电容的ESR过高，导致输入滤波效果差，进而影响芯片稳定性。更换为低ESR电容后，问题消失。
另一个隐藏因素是接地策略。规格书强调接地连接应尽可能小，但实际PCB设计中，大面积铺地往往被视为好事。需要在高频回流路径和小面积接地之间找到平衡。
如何避免再次发生
避免批次一致性问题复发，需要建立系统化的预防措施：一是建立严格的来料检验标准，对关键参数进行100%测试或高比例抽样；二是规范SMT贴片工艺，确保焊接质量稳定；三是保留完整的追溯记录，包括批次号、供应商、测试结果等；四是定期回顾失效案例，持续改进设计；五是关注AH8388车载充电方案的最新技术公告，及时跟进固件或工艺更新。
对于方案集成商来说，与供应商建立良好的沟通机制至关重要。遇到问题时，及时反馈批次信息和测试数据，帮助供应商改进工艺。对于产线工程师来说，严格执行工艺规范，不擅自更改物料和参数，是保证一致性的基础。
最后提醒，车载应用场景对可靠性要求极高，AH8388车载充电方案的设计和应用需要充分考虑温度范围、振动环境和长期稳定性。建议在方案设计阶段就进行充分的热设计和可靠性验证，避免后期返工。
